44 4 Programmazione: Generalità, gestione file dati,
aiuti di programmazione, gestione pallet
Chiamare la gestione file dati

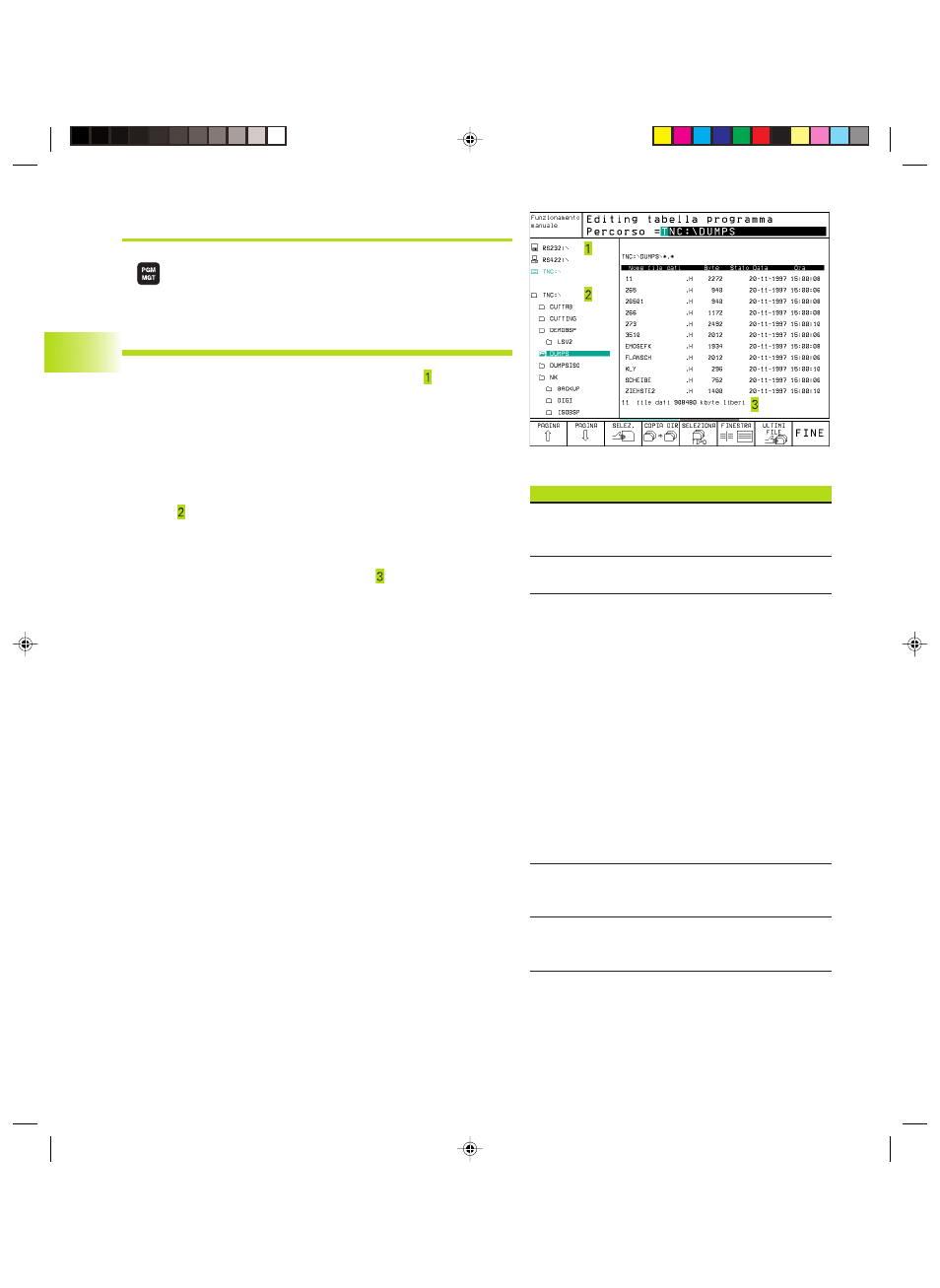

Premere il tasto PGM MGT: il TNC visualizza la
finestra per la gestione file dati (la figura in alto a
destra illustra l'impostazione base. Se il TNC
visualizza una ripartizione dello schermo diversa,
premere il softkey FINESTRA)
La finestra stretta a sinistra visualizza in alto tre drive . I drive
rappresentano i dispositivi con i quali i dati vengono memorizzati o
trasmessi. Quando il TNC è collegato in rete vengono visualizzati
anche altri drive. I drive rappresentano i dispositivi con i quali i dati
vengono memorizzati o trasmessi Un drive è costituito dal disco
fisso del TNC, altri drive sono le interfacce (RS232, RS422,
Ethernet), alle quali collegare per esempio un PC. Il drive
selezionato (attivo) viene evidenziato cromaticamente.
Nella parte inferiore della finestra stretta il TNC visualizza tutte le
directory del drive selezionato. Ogni directory è identificata da un
simbolo classificatore (a sinistra) e dal suo nome (a destra). Le
sottodirectory sono rientrate verso destra. La directory selezionata
(attiva) viene evidenziata.
La finestra larga a destra visualizza tutti i file memorizzati nella
directory selezionata. Per ogni file vengono visualizzate varie
informazioni, elencate nella tabella di destra.
Visualizzazione Significato
NOME FILE Nome di 16 caratteri max.
e tipo file dati
BYTE Lunghezza file in byte
STATO Caratteristica del file:
E Programma selezionato nel
Modo operativo
MEMORIZZAZIONE/EDITING
PROGRAMMA
S Programma selezionato nel
Modo operativo
TEST DEL PROGRAMMA
M Programma selez. in
uno dei modi operativi di
esecuzione programma P
File protetto da cancellazione
File protetto da modifiche
(Protected)
DATA Data dell'ultima modifica
del file
ORA Ora dell'ultima modifica
del file
4.4 Gestione file dati estesa
