171 HEIDENHAIN TNC 426, TNC 430

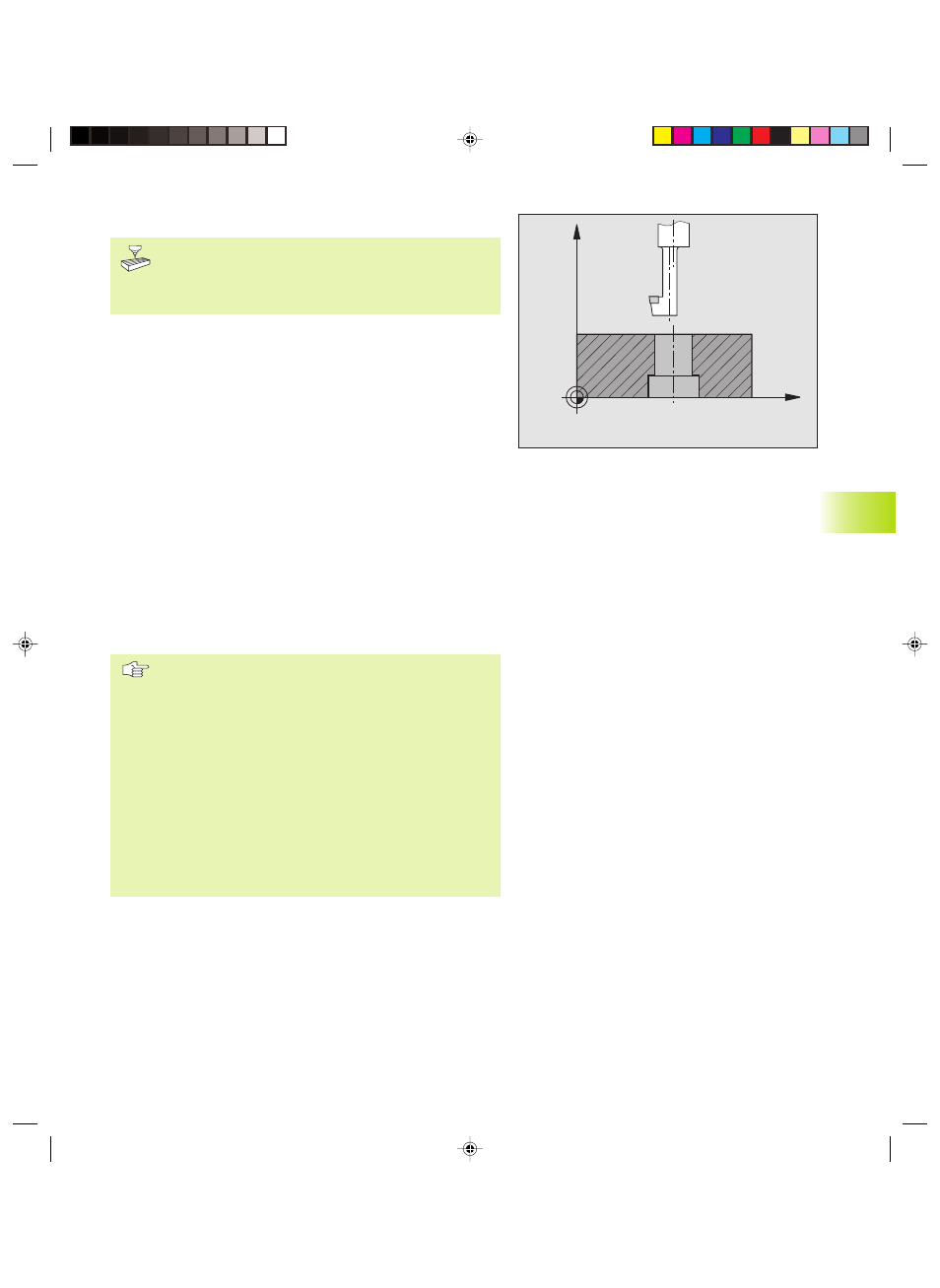

CONTROFORATURA INVERTITA (Ciclo 204)
La macchina e il TNC devono essere predisposti dal
Costruttore per la controforatura invertita.
Il ciclo opera solo con i cosiddetti utensili di alesatura a
taglio inverso
Con questo ciclo si lavorano allargamenti presenti sul lato inferiore
del pezzo.
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 Successivamente il TNC orienta il mandrino sulla posizione 0° e
sposta l'utensile della quota di eccentricità
3 Successivamente l'utensile penetra con l'AVANZAMENTO DI
AVVICINAMENTO nel foro preeseguito finché il tagliente si trova
alla DISTANZA DI SICUREZZA al di sotto del piano inferiore del
pezzo
4 Il TNC riporta ora l'utensile al centro del foro, inserisce il mandrino
ed event. il refrigerante e avanza poi con l' AVANZAMENTO DI
LAVORAZIONE alla profondità dell'allargamento programmata
5 Se programmato l'utensile sosta sul fondo dell'allargamento,
esce dal foro, esegue un orientamento del mandrino e si sposta
di nuovo per la quota di eccentricità
6 Successivamente il TNC porta l’utensile con l' AVANZAMENTO DI
AVVICINAMENTO alla DISTANZA DI SICUREZZA e da lì, se
programmato, con FMAX alla 2ª DISTANZA DI SICUREZZA
Da osservare:
Programmare l’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione dell'allargamento. Attenzione:
con segno positivo l'allargamento viene eseguito in
direzione positiva dell'asse del mandrino.
Inserire la lunghezza dell'utensile in modo tale che non
viene quotato il tagliente, ma lo spigolo inferiore
dell'utensile alesatore.
Nel calcolo del punto di partenza dell'allargamento il TNC
tiene conto della lunghezza del tagliente dell'utensile
alesatore e dello spessore del materiale.
8.2 Cicli di foratura
X
Z
