8 Programmazione: Cicli 190

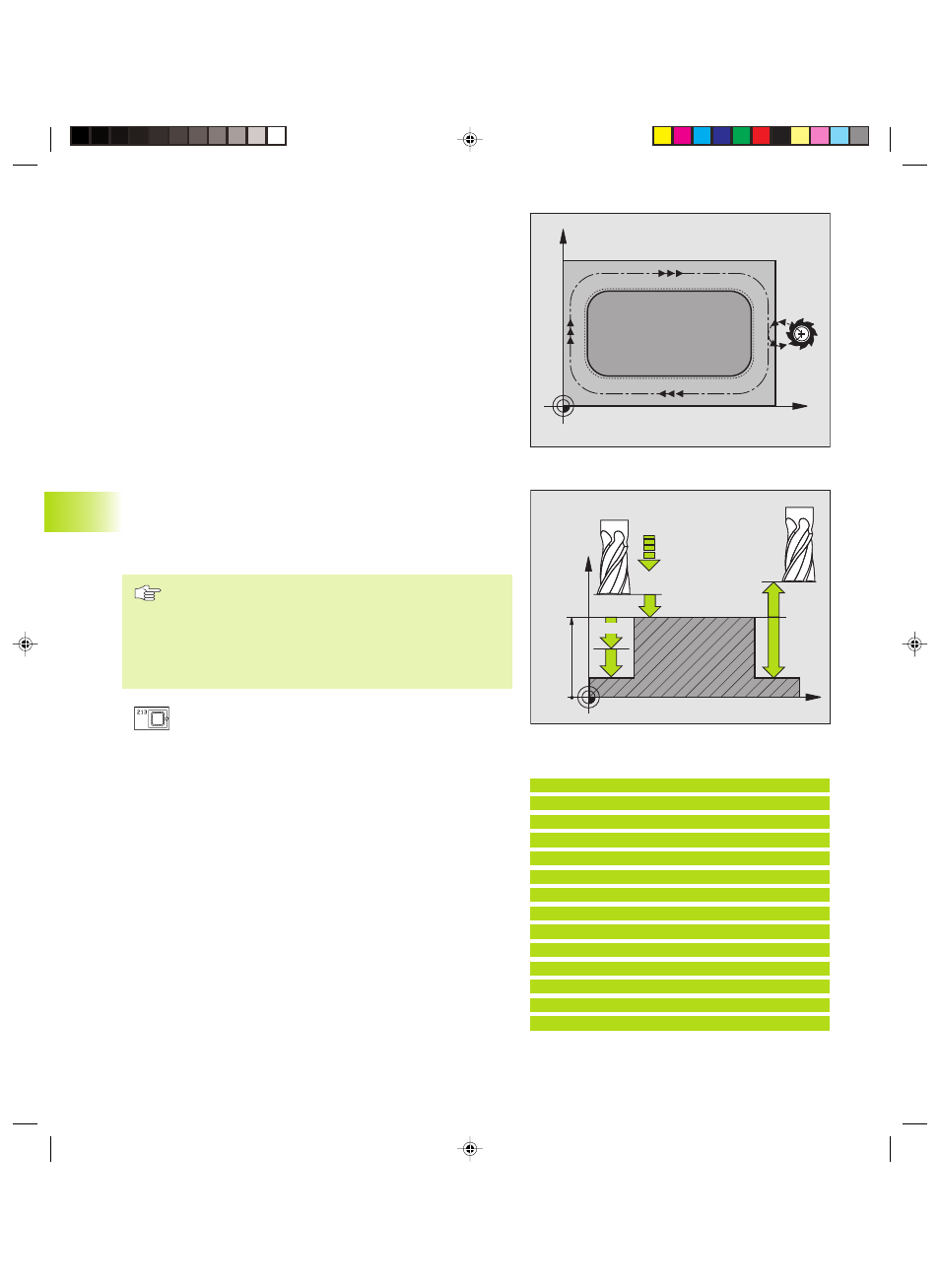

FINITURA DI ISOLE (Ciclo 213)
1 Il TNC porta l’utensile nell’asse del mandrino alla DISTANZA DI
SICUREZZA oppure, se programmato, alla 2ª DISTANZA DI
SICUREZZA e successivamente al centro dell'isola
2 Dal centro dell'isola l'utensile si porta nel piano di lavoro al punto
di partenza della lavorazione. Il punto di partenza si trova a destra
dell'isola, spostato di circa 3,5 volte il raggio dell'utensile
3 Se l’utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC porta
l’utensile in rapido (FMAX) alla DISTANZA DI SICUREZZA e da lì
con l’ AVANZAMENTO IN PROFONDITA’ alla prima PROFONDITA’
DI ACCOSTAMENTO
4 Successivamente l’utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l’utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Questa procedura (da 3 a 5) si ripete fino al raggiungimento della
PROFONDITA’ programmata
7 Alla fine del ciclo il TNC porta l’utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmata, alla 2ª DISTANZA DI SICUREZZA
e successivamente al centro dell’isola (posizione finale =
posizione iniziale)
Da osservare:
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Se si desidera rifinire l’isola dal pieno utilizzare frese con
tagliente frontale a taglio centrale (DIN 844), inserire per
l' AVANZAMENTO IN PROFONDITA’ un valore piccolo.
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo dell’isola
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA‘. Per la penetrazione nel materiale
inserire un valore basso; penetrando nel vuoto inserire
un valore più alto
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accostamento dell’utensile.
Inserire un valore maggiore di 0
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
Esempi di blocchi NC:
35 CYCL DEF 213 FINITURA DI ISOLE
Q200=2 ;DISTANZA DI SICUREZZA
Q201=-20 ;PROFONDITA‘
Q206=150 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q207=500 ;AVANZAMENTO FRESATURA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q216=+50 ;CENTRO 1º ASSE
Q217=+50 ;CENTRO 2º ASSE
Q218=80 ;LUNGHEZZA 1º LATO
Q219=60 ;LUNGHEZZA 2º LATO
Q220=5 ;RAGGIO DELL'ANGOLO
Q221=0 ;SOVRAMETALLO
