8 Programmazione: Cicli 240

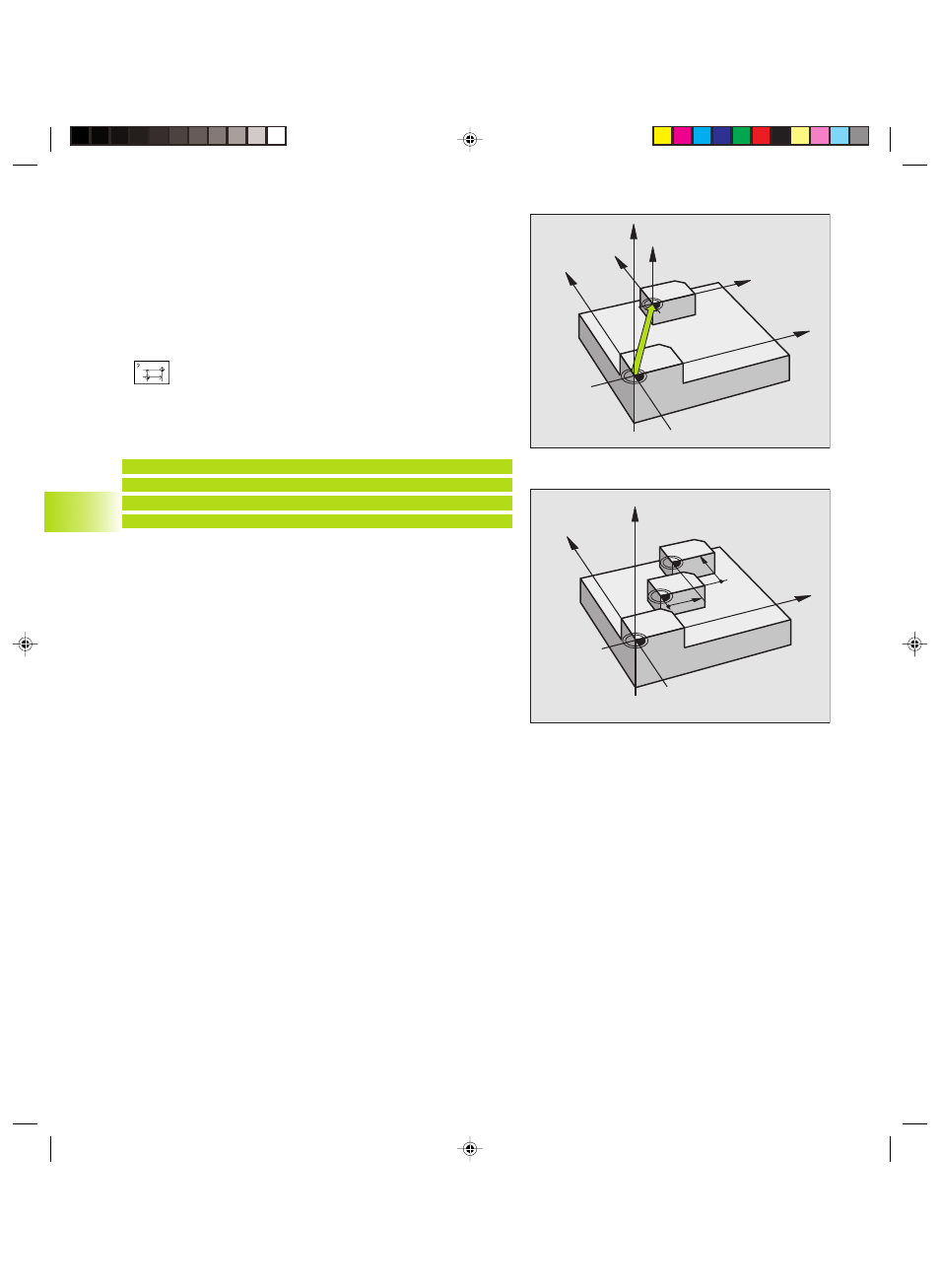

Spostamento dell'ORIGINE (Ciclo 7)
Con lo SPOSTAMENTO DELL ’ORIGINE è possibile ripetere una
lavorazione in un punto qualsiasi del pezzo.
Attivazione
Dopo una definizione del ciclo SPOSTAMENTO DELL’ORIGINE,
tutte le quote di coordinate si riferiscono all’origine nuova. Lo
spostamento dei singoli assi viene visualizzato nell’indicazione di
stato supplementare. E' anche consentito inserire assi di rotazione.
ú SPOSTAMENTO: inserire le coordinate della nuova
origine. Le quote assolute si riferiscono all’origine del
pezzo precedentemente definita nell’impostazione
della stessa. I valori incrementali si riferiscono sempre
all'ultima origine valida che può già essere spostata
Esempi di blocchi NC:
73 CYCL DEF 7.0 ORIGINE
74 CYCL DEF 7.1 X+10
75 CYCL DEF 7.2 Y+10
76 CYCL DEF 7.3 Z-5
Annullamento dello spostamento
Un’istruzione di spostamento dell’origine con i valori di coordinate
X=0, Y=0 e Z=0 annulla lo spostamento dell’origine.
Grafica
Programmando dopo uno spostamento dell’origine un nuovo BLK
FORM, si può definire nel paramento macchina 7310 se il BLK
FORM deve riferirsi alla nuova o alla vecchia origine.
Visualizzazioni di stato
■ L'indicazione della posizione si riferisce all'origine attiva (spostata)
■ Tutte le coordinate indicate nella visualizzazione di stato
supplementare (posizioni, origini) si riferiscono all'origine
impostato manualmente
8.7 Cicli per la conversione delle coordinate
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
