8 Programmazione: Cicli 174

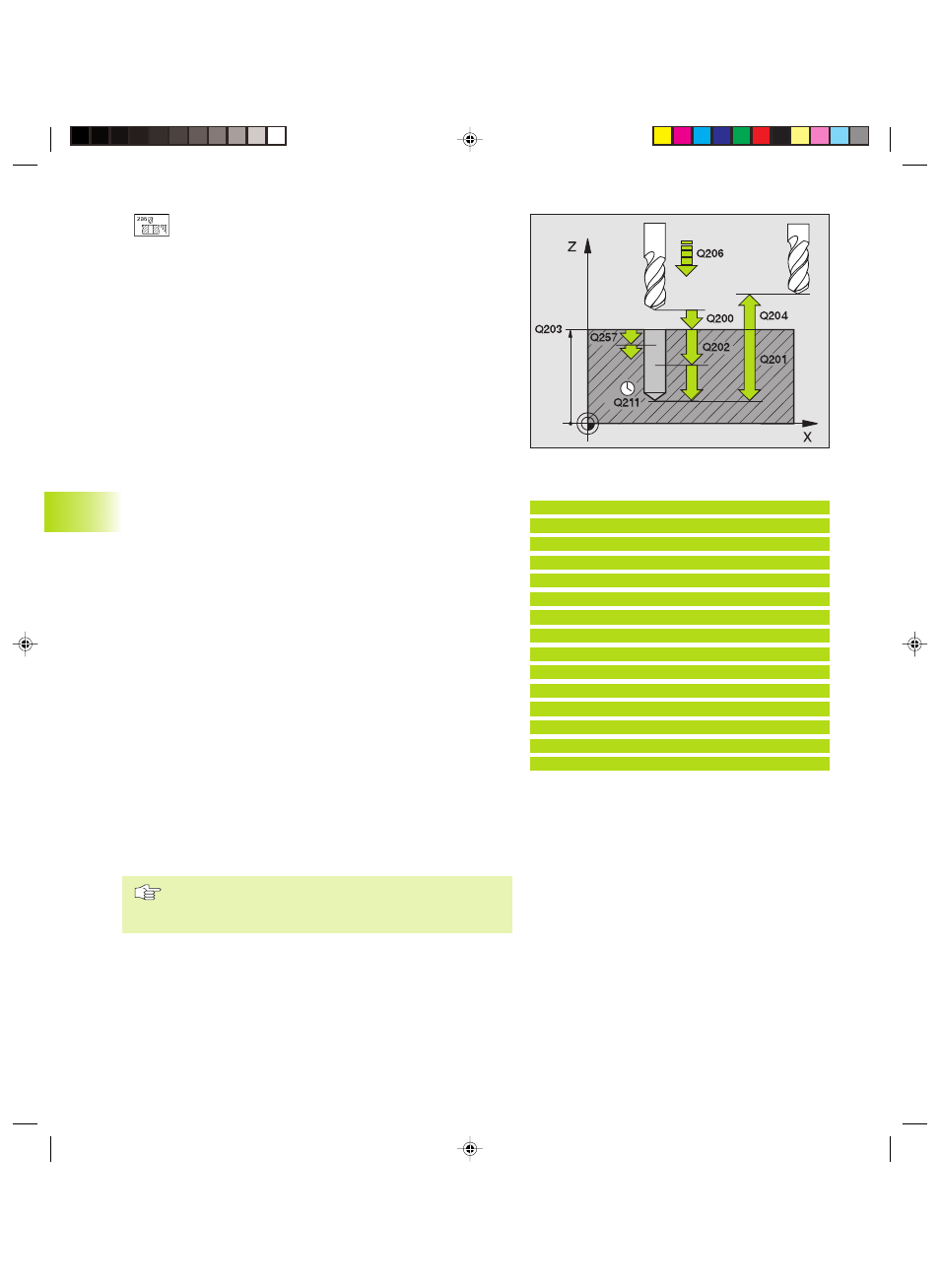

ú DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità di
spostamento dell’utensile durante la foratura in mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accostamento dell’utensile. Il
TNC si porta in un unico passo fino alla PROFONDITA’
quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFONDITA’
sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’
La PROFONDITA’ non deve essere un multiplo della
PROFONDITA’ DI ACCOSTAMENTO
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú VALORE DA TOGLIERE Q212 (incrementale): valore di
cui il TNC riduce la profondità di accostamento Q202
ú PROFONDITA’ DI ACCOSTAMENTO MINIMA Q205
(incrementale): se è stato programmato un valore da
togliere, il TNC limita l’ AVANZAMENTO al valore
impostato nel Q205
ú DISTANZA DI PREARRESTO SOPRA Q258
(incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
ú DISTANZA DI PREARRESTO SOTTO Q259
(incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
Se si immettono Q258 diverso da Q259, il TNC modifica
il prearresto tra il primo e l'ultimo accostamento in modo
uniforme.
ú PROFONDITA’ FORO FINO A ROTTURA TRUCIOLO
Q257 (incrementale): accostamento dopo che il TNC
ha eseguito una rottura truciolo. Nessuna rottura
truciolo se è inserito 0
8.2 Cicli di foratura
Esempi di blocchi NC:
12 CICLO DEF 205 FORATURA PROFONDA
UNIVERSALE
Q200=2 ;DISTANZA DI SICUREZZA
Q201=-80 ;PROFONDITA‘
Q206=150 ;AVANZ. INCREMENTO
Q202=15 ;PROF. INCREMENTO
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q212=0.5 ;VALORE DA TOGLIERE
Q205=3 ;PROF. MIN. ACCOSTAMENTO
Q258=0.5 ;PREARRESTO SUPERIORE
Q259=1 ;PREARRESTO INFERIORE
Q257=5 ;PROFONDITA' ROTTURA TRUCIOLO
Q256=0.2 ;INV. CON ROTTURA TRUCIOLO
Q211=0.25
;TEMPO ATTESA SOTTO
ú INVERSIONE NELLA ROTTURA
TRUCIOLO Q256 (incrementale):
valore della corsa di ritorno dell'ut.
nella rottura trucioli
ú TEMPO ATTESA SOTTO Q211: tempo
in secondi durante il quale l’utensile
sosta sul fondo del foro
