113 HEIDENHAIN TNC 426, TNC 430

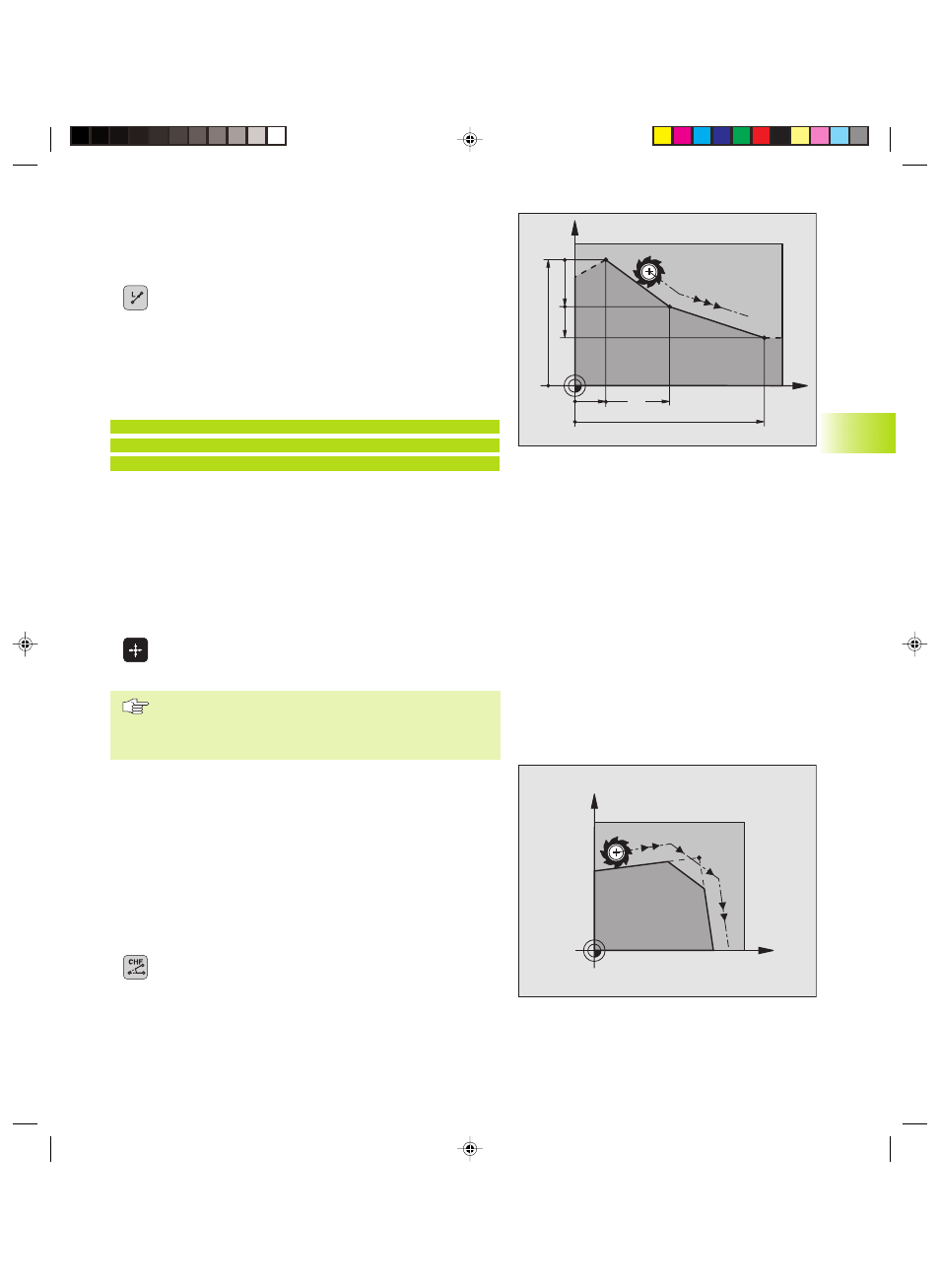

Retta L
Il TNC sposta l’utensile su una retta dalla sua posizione attuale al
punto finale della retta. Il punto di partenza corrisponde al punto
finale del blocco precedente.
ú Inserire le COORDINATE del punto finale della retta
Ove necessario:
ú CORREZIONE RAGGIO RL/RR/R0
ú Avanzamento F
ú FUNZIONE AUSILIARIA M
Esempi di blocchi NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Conferma della posizione reale
Un blocco lineare (blocco L) può essere generato anche con il tasto
”Conferma della posizione reale”:
ú Portare l’utensile in modo operativo FUNZIONAMENTO MANUA-
LE sulla posizione da confermare
ú Commutare dalla visualizzazione dello schermo alla
MEMORIZZAZIONE/EDITING PROGRAMMA
ú Selezionare il blocco di programma dopo il quale si desidera
inserire il blocco L
ú Premere il tasto ”Conferma della posizione reale”: il
TNC genererà un blocco L con le coordinate della
posizione reale
In numero degli assi che il TNC deve memorizzare nel
blocco L, è da definirsi con la funzione MOD (vedere
„12 Funzioni MOD, Selezione assi per la generazione di
blocchi L“).
Inserimento di uno smusso CHF tra due blocchi
lineari
Gli spigoli di un profilo che risultano dall’intersezione di due rette,
possono essere smussati.
■ Nei blocchi lineari prima e dopo il blocco CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
■ La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
■ Lo smusso deve poter essere eseguito con l’utensile attuale
ú SMUSSO: inserire la lunghezza dello smusso
Ove necessario:
ú Avanzamento F (attivo solo nel blocco CHF)
Tenere presente le avvertenze della pagina successiva!
X
Y
60
15
40
10
10
20
X
Y
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane
