8 Programmazione: Cicli 198

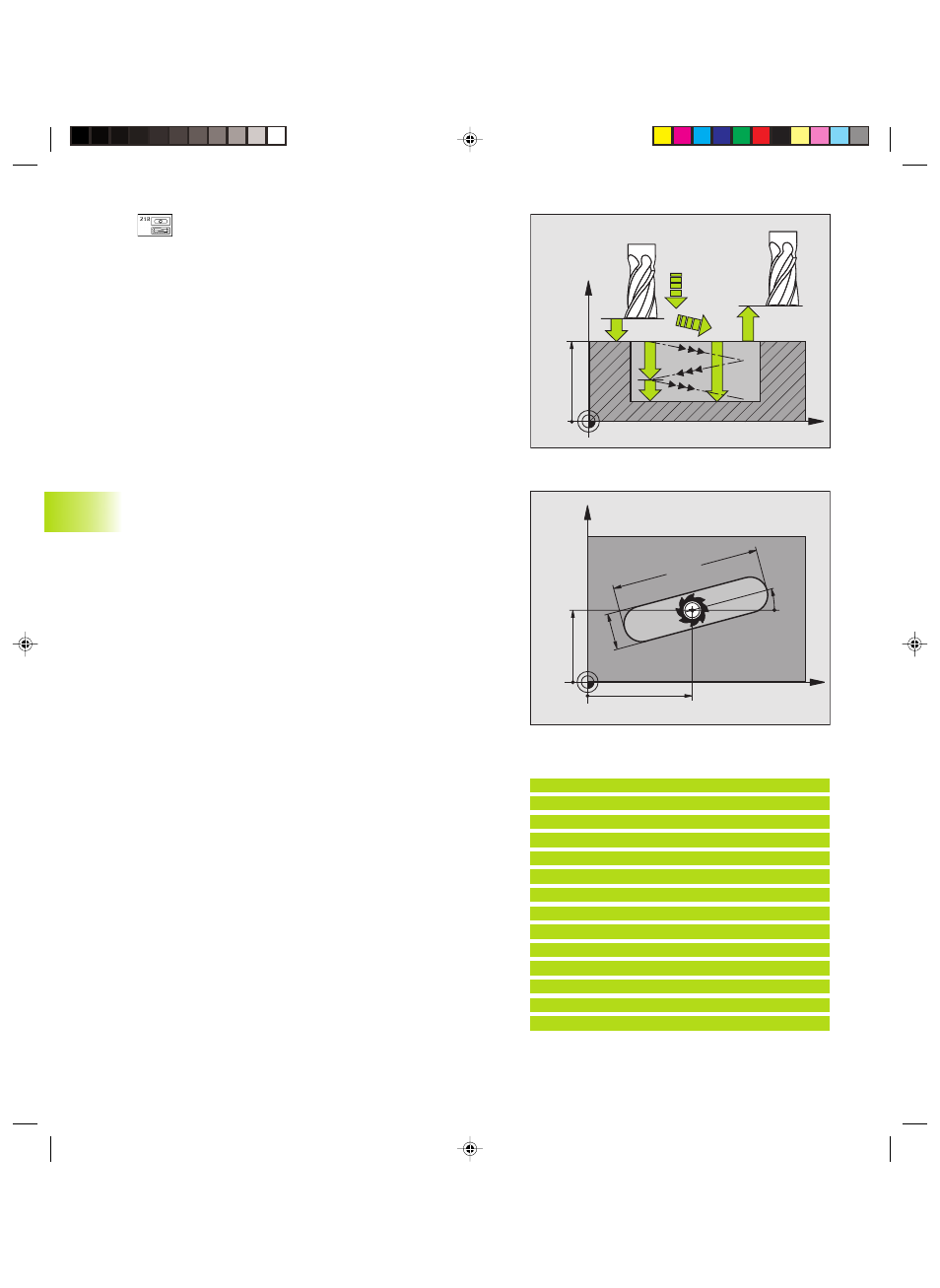

ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota complessiva alla quale l’utensile
nell'asse del mandrino viene accostato con moto
alternato
ú AMBITO DI LAVORAZIONE (0/1/2) Q215: definizione
dell'ambito di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
ú COORD. SUPERFICIE DEL PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata Z che esclude una collisione tra l’utensile e
il pezzo (il dispositivo di serraggio)
ú CENTRO 1º ASSE Q216 (assoluto): centro della
scanalatura nell’asse principale nel piano di lavoro
ú CENTRO 2° ASSE Q217 (assoluto): centro della
scanalatura nell’asse secondario del piano di lavoro
ú LUNGHEZZA 1º LATO Q218 (valore parallelo all‘asse
principale del piano di lavoro): inserire il lato più lungo
della scanalatura
ú LUNGHEZZA 2º LATO Q219 (valore parallelo all‘asse
secondario del piano di lavoro): inserire la larghezza
della scanalatura; se la larghezza della scanalatura è
uguale al diametro dell’utensile, il TNC esegue solo la
sgrossatura (fresatura di asole)
ú ANGOLO DI ROTAZIONE Q224 (assoluto): angolo
intorno al quale viene ruotata l’intera scanalatura; il
centro di rotazione corrisponde al centro della
scanalatura
ú PROFONDITA DI ACCOSTAMENTO in finitura Q338
(incrementale):Quota di accostamento dell'utensile
secondo l'asse del mandrino in finitura Q338=0:
Finitura in una sola passata
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
Esempi di blocchi NC:
51 CYCL DEF 210 SCANALATURA CON PEND.
Q200=2 ;DISTANZA DI SICUREZZA
Q201=-20 ;PROFONDITA‘
Q207=500 ;AVANZAMENTO FRESATURA
Q202=5 ;PROF. INCREMENTO
Q215=0 ;AMBITO DI LAVORAZIONE
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q216=+50 ;CENTRO 1º ASSE
Q217=+50 ;CENTRO 2º ASSE
Q218=80 ;LUNGHEZZA 1º LATO
Q219=12 ;LUNGHEZZA 2º LATO
Q224=+15 ;ANGOLO DI ROTAZIONE
Q338=5 ;PROF. ACCOST. CIRCOLARI
