90 5 Programmazione: Utensili

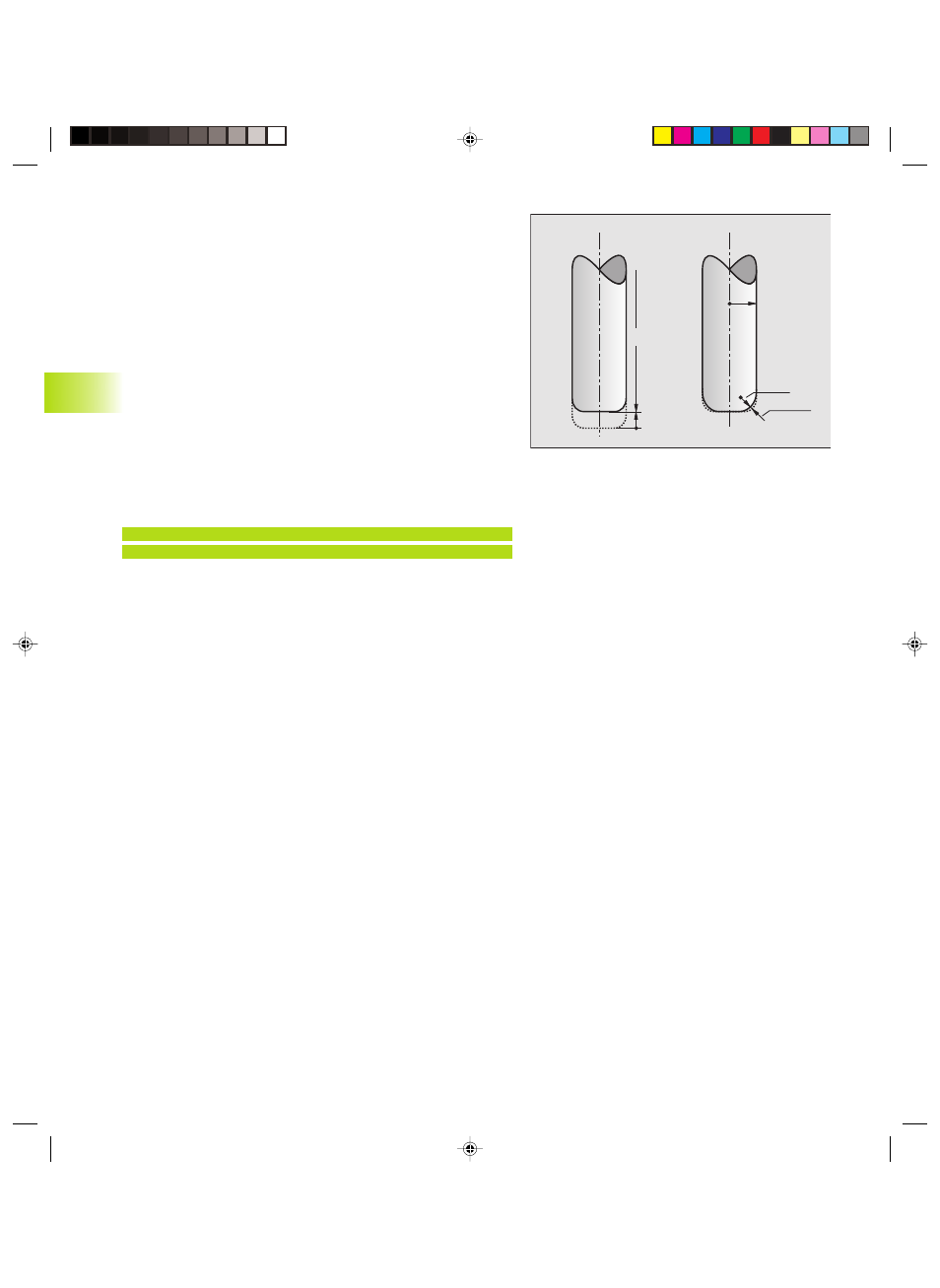

Impiego di altri utensili: valori delta
Impiegando utensili di dimensioni diverse dagli utensili
originariamente previsti, occorre inserire la differenza di lunghezza e
del raggio quali valori delta nella tabella utensili o nella chiamata
utensile TOOL CALL:
■ Valore delta positivo DL, DR, DR2
L’utensile è più grande dell’utensile originale (sovradimensione)
■ Valore delta negativo DL, DR, DR2
L’utensile è più piccolo dell‘utensile originale (sottodimensione)
Il TNC corregge quindi la posizione utensile della somma del delta
dalla tabella utensili e dal richiamo utensile.
Correzione tridimensionale senza orientamento
utensile
Il TNC sposta l'utensile in direzione della normale alla superficie per
la somma dei delta (tabella utensile e TOOL CALL).
Formato blocco con vettori normali
LN X+31,737 Y+21,954 Z+33,165
NX+0,2637581 NY+0,0078922 NZ–0,8764339 F1000 M3
LN Retta con correzione 3D
X, Y, Z Coordinate corrette del punto finale della retta
NX, NY, NZ Componenti del vettore normale
F Avanzamento
M Funzione ausiliaria
L‘avanzamento F e la funzione ausiliaria M possono essere inseriti e
modificati nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA.
Le coordinate del punto finale della retta e i componenti del vettore
normale vengono calcolati dal sistema CAD.
DL>0
L
R
DR2>0
R2
5.4 Cor
rezione tr
idimensionale dell’ut
ensile
