12 Funzioni MOD 336
12.11 Selezione della lingua di
programmazione per il file $MDI
Con la funzione MOD ”INSERIMENTO PROGRAMMA” si può
commutare la programmazione del file dati $MDI:
■ Programmazione del $MDI.H con dialogo in chiaro:
INSERIMENTO NEL PROGRAMMA: HEIDENHAIN
■ Programmazione del $MDI.I secondo DIN/ISO:
INSERIMENTO NEL PROGRAMMA: ISO
12.12 Selezione assi per la generazione
di un blocco L
Nel campo di immissione per la SELEZIONE ASSI si definisce quali
coordinate della posizione attuale dell‘utensile devono essere
confermate nel blocco L. La selezione degli assi viene effettuata
come nei parametri macchina in modalità bit:
SELEZIONE ASSI %11111 conferma assi X, Y, Z, IV, V
SELEZIONE ASSI %01111 conferma assi X, Y, Z, IV.
SELEZIONE ASSI %00111 conferma assi X, Y, Z
SELEZIONE ASSI %00011 conferma assi X, Y
SELEZIONE ASSI %00001 conferma asse X

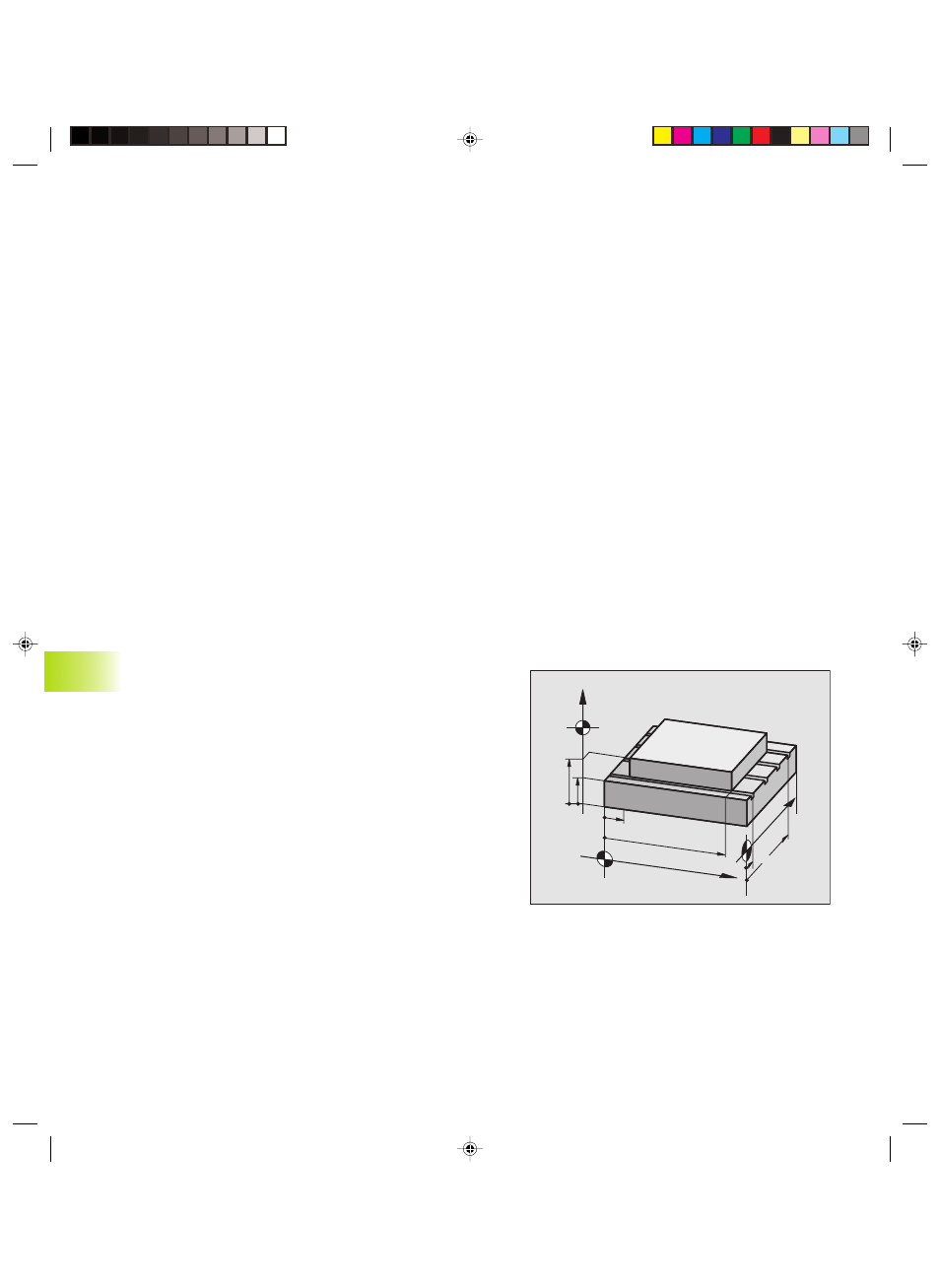

12.13 Impostazione dei limiti dei campi
di spostamento, Visualizzazione
dell'origine
Nell’ambito del campo di spostamento massimo è possibile
limitare il percorso di spostamento effettivamente utilizzabile per gli
assi delle coordinate.
Esempio d’impiego: protezione del divisore da collisioni
Il campo massimo di spostamento viene limitato mediante
finecorsa software. Il percorso di spostamento effettivamente
utilizzabile viene limitato con la funzione MOD ”LIMIT”; per questo
impostare i valori massimi degli assi in direzione positiva e
negativa, riferiti all’origine della macchina. Se la macchina è prevista
con più campi di spossamento si possono definire separatamente i
limiti dei singoli campi di spostamento (softkey da FINECORSA (1) a
FINECORSA (3)).
Z
Y
X
Z min
Z max
X
min Y
max
Y
min X
max
