87

Fresatura

Fresatura profilo G840

L'istruzione G840 fresa, rifinisce, incide o sbava matrici o ”profili
liberi” (profili aperti o chiusi).

Parametri

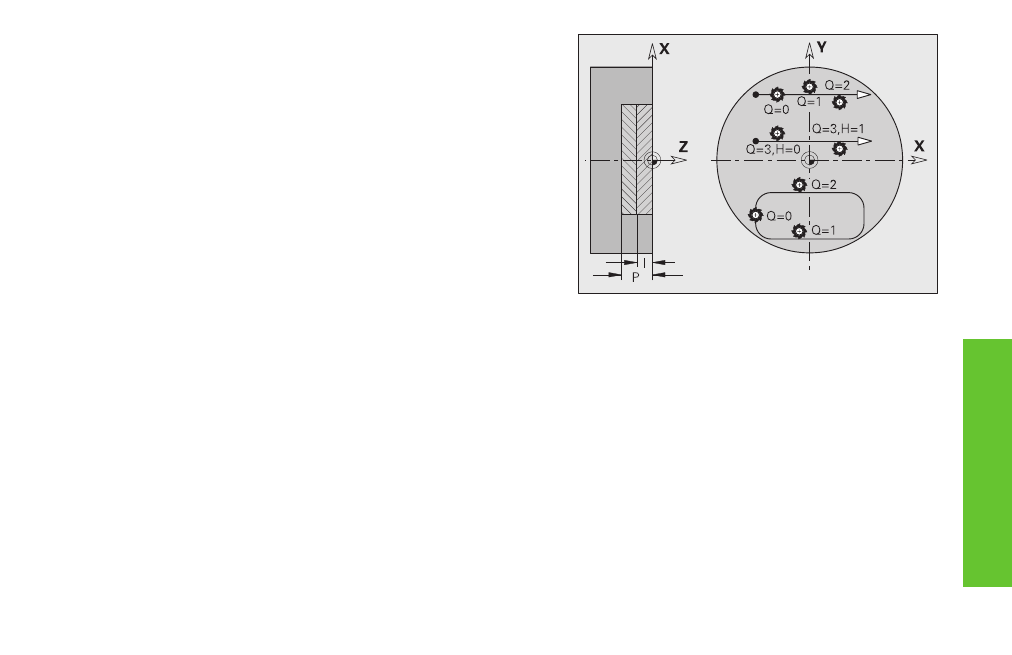

Q:

Tipo ciclo (= punto di fresatura)

Q=0: centro fresa sul profilo (senza FRK)

Q=1 – profilo chiuso: fresatura interna

Q=1 – profilo aperto: a sinistra in direzione di lavorazione

Q=2 – profilo chiuso: fresatura esterna

Q=2 – profilo aperto: a destra in direzione di lavorazione

Q=3 (solo con profilo aperto): dipende dalla ”Direzione di

fresatura H” e dal senso di rotazione della fresa se il profilo
viene fresato a sinistra o a destra

NS:

Numero blocco – Inizio sezione profilo

Matrici: numero blocco matrice

”Profilo libero” (aperto o chiuso): primo elemento del profilo

(non punto di partenza)

NE:

Numero blocco – Fine sezione profilo

Matrici: nessuna immissione

Profili chiusi: senza immissione

Profili aperti: ultimo elemento del profilo da fresare

Profilo composto da un solo elemento: senza immissione

H:

Direzione di fresatura – default: 0

H=0: discorde

H=1: concorde

I:

Avanzamento (massimo) – Nessuna immissione: fresatura in un
avanzamento

F:

Avanzamento di lavorazione (per avanzamento in profondità) –
default: avanzamento attivo

E:

Avanzamento ridotto per elementi circolari – Nessuna
immissione: avanzamento attuale

R:

Raggio arco di avvicinamento/allontanamento – default: 0

R=0: l'elemento del profilo viene raggiunto direttamente;
