15

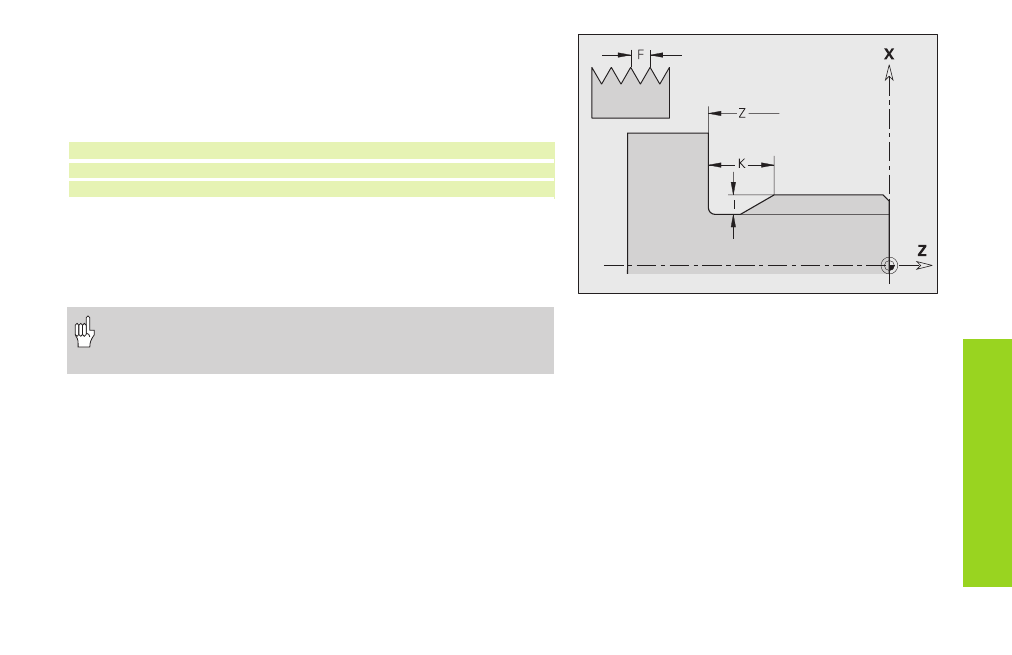

Filetto con scarico G24-Geo

L'istruzione G24 definisce un elemento base lineare, il filetto assiale
(filetto esterno o interno; filetto fine metrico ISO DIN 13 parte 2, serie 1)
e quindi lo scarico filettato (DIN 76).

Richiamo della macro profilo:

N.G1 X..Z..B..

/Punto iniziale filetto

N..G24 F..I..K..Z.. /Profilo filetto e scarico

N..G1 X..

/Elemento piano adiacente

Parametri
F:

Passo filetto

I:

Profondità scarico (quota raggio)

K:

Larghezza scarico

Z:

Punto finale scarico

• L'istruzione G24 può essere impiegata soltanto se il filetto

viene lavorato nella direzione di definizione del profilo.

• Il filetto viene eseguito con l'istruzione G31.

Elementi sagomati

per descrizione profilo
