14

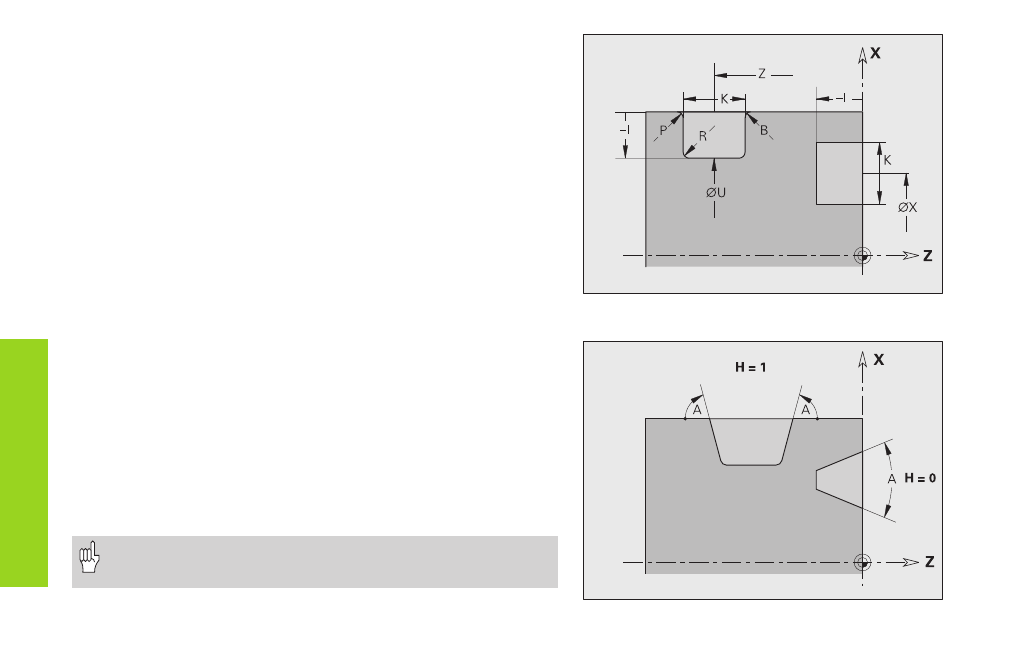

Gola (generica) G23-Geo
L'istruzione G23 definisce una gola su un elemento di riferimento lineare
(G1). L'istruzione G23 viene assegnata all'elemento di riferimento
precedentemente programmato. Sulla superficie cilindrica la gola può
essere posizionata su una retta di riferimento obliqua.
Parametri
H:
Tipo gola – default: 0
■ H=0: gola simmetrica
■ H=1: tornitura automatica
X: Centro per gola superficie piana (quota diametro)
Z: Centro per gola superficie cilindrica
I: Profondità e posizione gola
■ I>0: gola a destra dell'elemento di riferimento
■ I<0: gola a sinistra dell'elemento di riferimento
K: Larghezza gola (senza smusso/arrotondamento)
U: Diametro gola (diametro fondo gola) – da utilizzare soltanto se
l'elemento di riferimento ha un andamento parallelo all'asse Z
A: Angolo gola – default: 0
■ con H=0: 0°
† A < 180° (angolo tra i fianchi della gola)
■ con H=1: 0° < A † 90° (angolo retta di riferimento – fianco gola)
B: Raggio esterno/Smusso spigolo vicino a punto di partenza – default: 0
■ B>0: raggio raccordo
■ B<0: larghezza smusso
P: Raggio esterno/Smusso spigolo lontano da punto di partenza –
default: 0
■ P>0: raggio raccordo
■ P<0: larghezza smusso
R: Raggio interno (in entrambi gli spigoli della gola) – default: 0
Il CNC PILOT riferisce la profondità della gola all'elemento di
riferimento. Il fondo della gola è parallelo all'elemento di riferimento.
Elementi sagomati per descrizione profilo Gola semplice
Gola o tornitura automatica
