20

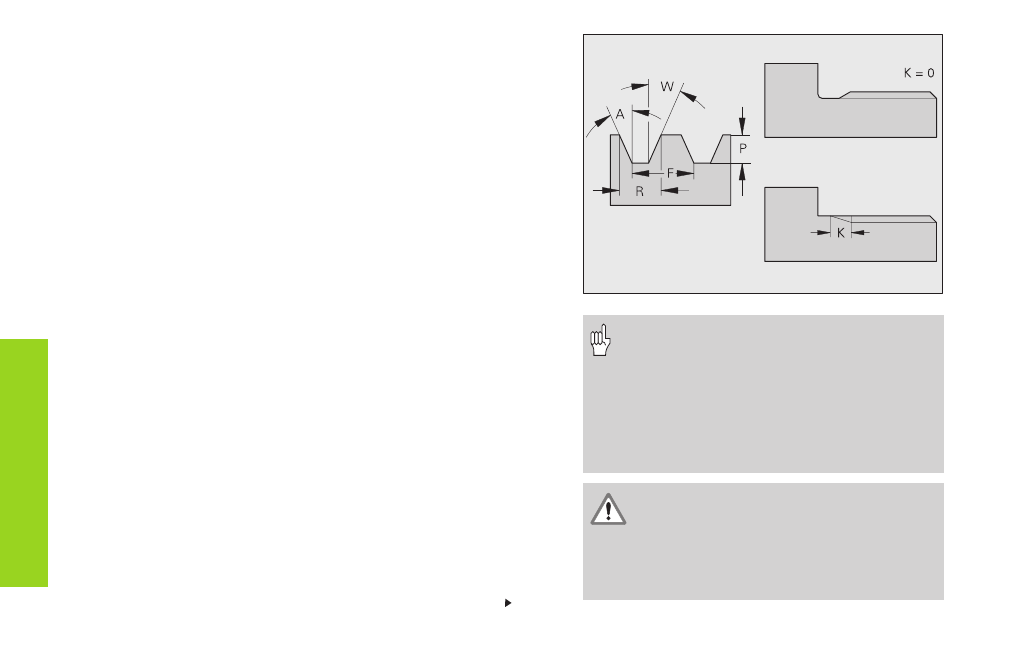

Filetto (generico) G37-Geo
L'istruzione G37 definisce i tipi di filetto elencati. Per concatenare i filetti
programmare in successione diversi blocchi G01/G34.
Parametri
Q:
Tipo filetto – default: 1
■ Q=1: filetto fine metrico ISO (DIN 13 parte 2, serie 1)
■ Q=2: filetto metrico ISO (DIN 13 parte 1, serie 1)
■ Q=3: filetto conico metrico ISO (DIN 158)
■ Q=4: filetto fine conico metrico ISO (DIN 158)
■ Q=5: filetto trapezoidale metrico ISO (DIN 103 parte 2, serie 1)
■ Q=6: filetto trapezoidale metrico piatto (DIN 308 parte 2, serie 1)
■ Q=7: filetto a denti di sega metrico (DIN 13 parte 2, serie 1)
■ Q=8: filetto circolare cilindrico (DIN 405 parte 1, serie 1)
■ Q=9: filetto Whitworth cilindrico (DIN 259)
■ Q=10: filetto Whitworth conico (DIN 2999)
■ Q=11: filetto gas Whitworth (DIN 2999)
■ Q=12: filetto non standardizzato
■ Q=13: filetto grezzo UNC US
■ Q=14: filetto fine UNF US
■ Q=15: filetto extrafine UNEF US
■ Q=16: filetto gas conico NPT US
■ Q=17: filetto Dryseal conico NPTF US
■ Q=18: filetto gas cilindrico NPSC US con lubrificante
■ Q=19: filetto gas cilindrico NPFS US senza lubrificante
F: Passo filetto – Deve essere indicato con Q=1, 3..7, 12
P: Profondità filetto – Indicare soltanto con Q=12
K: Lunghezza uscita (per filetti senza scarico filettato) –
default: 0
Elementi sagomati per descrizione profilo
• Prima dell'istruzione G37 occorre
programmare come elemento di riferimento
un elemento lineare del profilo.
• Il filetto viene eseguito con l'istruzione G31.
• Per filetti a norma i parametri P, R, A e W
vengono definiti dal CNC PILOT.
• Utilizzare Q=12, se si desidera impiegare
parametri personalizzati.
Il filetto viene realizzato sulla lunghezza
dell'elemento di riferimento. Per lavorazioni
senza scarico filettato occorre programmare
un ulteriore elemento lineare affinché il CNC
PILOT possa eseguire la sovracorsa filetto
senza pericolo di collisioni.
Continua
