G112-Geo
Arco profilo superficie cilindrica G112-Geo/G113-Geo

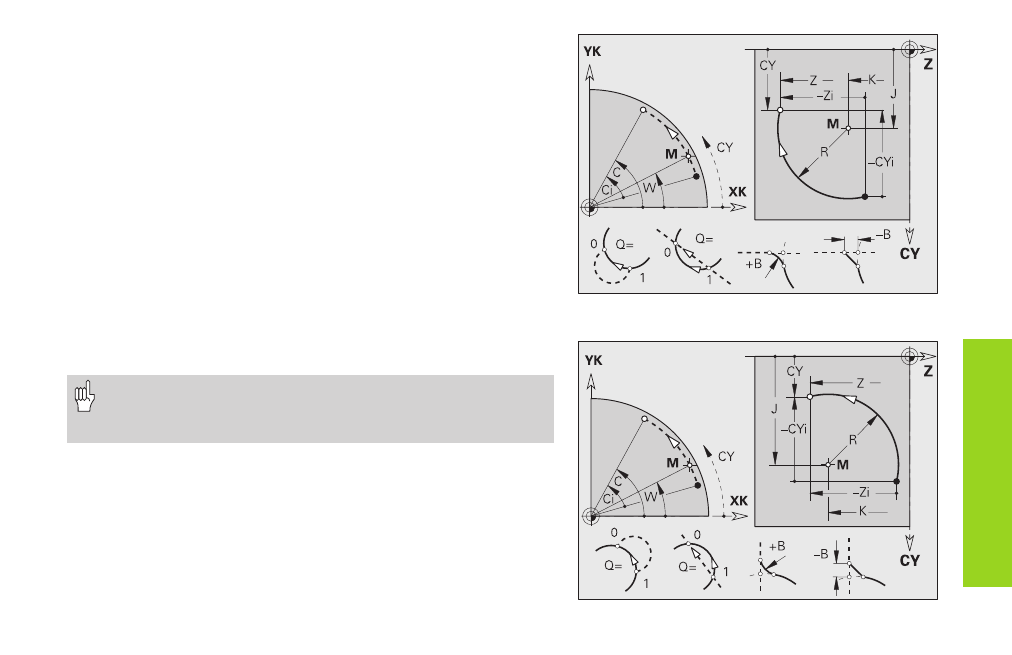

L'istruzione G112/G113 definisce un arco del profilo su superficie
cilindrica. Il senso di rotazione risulta dalla grafica ausiliaria.
Parametri
Z, C: Punto finale, angolo finale
CY:
Angolo finale come ”quota percorso“
R: Raggio
K: Centro (in direzione Z)
W: Angolo centro
J: Angolo centro come ”quota percorso“
Q: Selezione punto di intersezione – default: 0
■ Q=0: punto di intersezione lontano
■ Q=1: punto di intersezione vicino
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
• Programmare Z, C o Z, CY oppure K, W o K, J.
• Programmare ”Centro” o ”Raggio“.
• Per ”Raggio”: possibili solo archi
† 180°.
G113-Geo
Elementi base profilo superficie cilindrica
