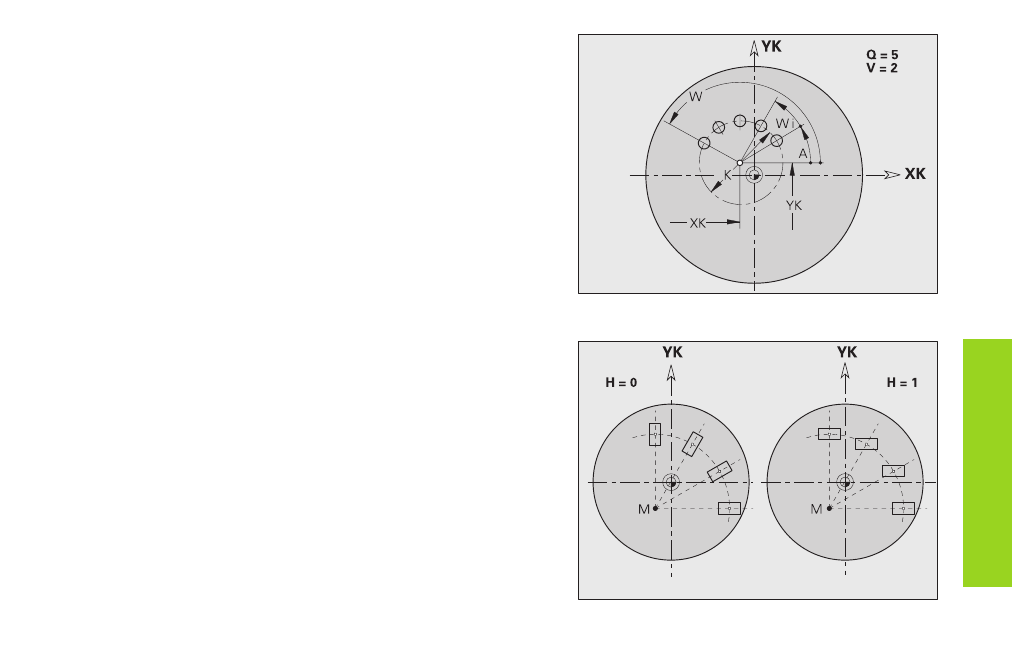

Sagoma circolare superficie frontale G402-Geo
L'istruzione G402 definisce una sagoma circolare su superficie frontale/
lato posteriore. L'istruzione G402 agisce sulla matrice definita nel blocco
successivo (G300..305, G307).
Note per la programmazione
■ Programmare foro/matrice nel blocco successivo senza centro –
Eccezione scanalatura circolare.
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la matrice
nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici
K: Diametro sagoma
A, W: Angolo iniziale, angolo finale – Posizione prima/ultima matrice
(riferimento: asse XK) – default: A=0°; W=360°
Wi: Angolo tra due matrici
V: Direzione (orientamento) – default: 0
■ V=0 – senza W: configurazione cerchio
■ V=0 – con W: configurazione su arco più lungo
■ V=0 – con Wi: segno di Wi determina la direzione
(Wi<0: sagoma in senso orario)
■ V=1 – con W: sagoma in senso orario
■ V=1 – con Wi: sagoma in senso orario (segno di Wi irrilevante)
■ V=2 – con W: sagoma in senso antiorario
■ V=2 – con Wi: sagoma in senso antiorario (segno di Wi irrilevante)
XK,YK: Centro sagoma
H:
Posizione matrici – default: 0
■ H=0: posizione normale – le matrici vengono ruotate intorno al
centro del cerchio (rotazione)
■ H=1: posizione originale – la posizione della matrice in
riferimento al sistema di coordinate rimane immutata (traslazione)
Matrici profilo superficie frontale/lato posteriore
