12

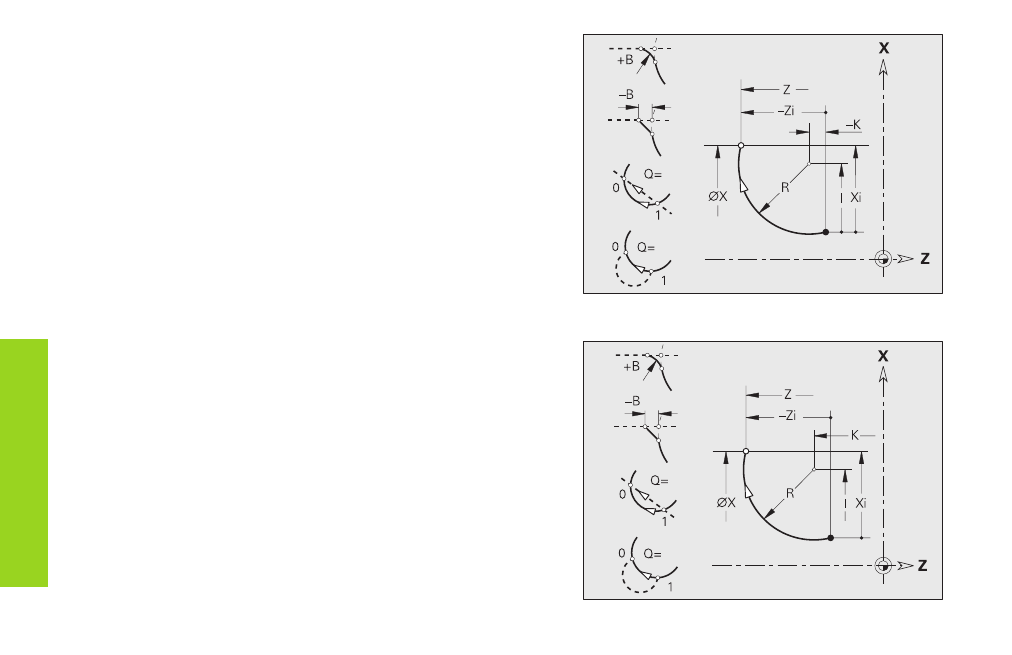

Elementi base per descrizione profilo Esempio: G2-Geo
Arco profilo di tornitura
G2-Geo/G3-Geo – Quota centro incrementale,
G12-Geo/G13-Geo – Quota centro assoluta
L‘istruzione G2/G3 o G12/G13 definisce un arco di cerchio in un profilo di
tornitura. Il senso di rotazione risulta dalla grafica ausiliaria.
Parametri
X, Z: Punto finale (X come quota diametro)
R:
Raggio
Q: Selezione punto di intersezione – default: 0
■ Q=0: punto di intersezione lontano
■ Q=1: punto di intersezione vicino
B: Smusso/Arrotondamento a fine arco
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
E: Fattore di avanzamento speciale (0 < E † 1) – default: 1
(Avanzamento speciale = avanzamento attivo * E)
Per G2/G3:
I:
Centro incrementale (distanza punto di partenza – centro come
quota raggio)
K: Centro incrementale (distanza punto di partenza – centro)
Per G12/G13:
I:
Centro assoluto (quota raggio)
K: Centro assoluto
Esempio: G12-Geo
