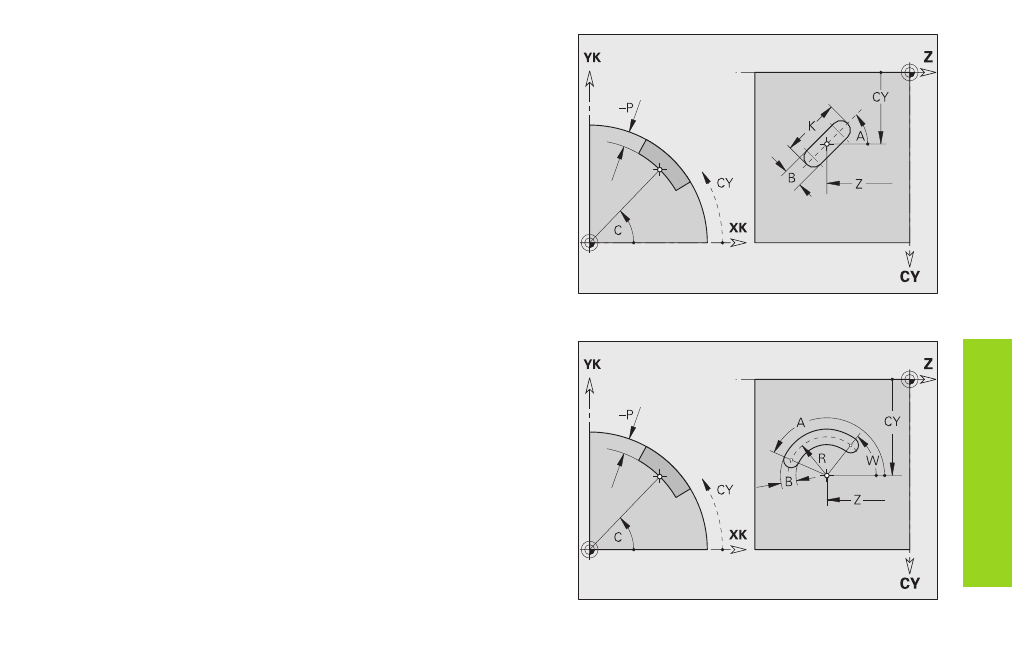

Scanalatura lineare superficie cilindrica G311-Geo
L'istruzione G311 definisce una scanalatura lineare su superficie
cilindrica.
Parametri
Z, C: Centro scanalatura (posizione, angolo)
CY:
Angolo come ”quota percorso“
A:
Angolo asse longitudinale scanalatura (riferimento: asse Z) – default:
0°
K:
Lunghezza scanalatura
B:
Larghezza scanalatura
P:
Profondità tasca – Nessuna immissione: ”P” da G308
Scanalatura circolare superficie cilindrica G312-Geo/
G313-Geo
L'istruzione G312/G313 definisce una scanalatura circolare su superficie
cilindrica.
Parametri
Z, C: Centro curvatura scanalatura (posizione, angolo)
CY:
Angolo come ”quota percorso“
R:
Raggio curvatura (riferimento: traiettoria centro scanalatura)
A:
Angolo punto iniziale scanalatura (riferimento: asse Z)
W:
Angolo punto finale scanalatura (riferimento: asse Z)
B:
Larghezza scanalatura
P:
Profondità tasca – Nessuna immissione: ”P” da G308
Esempio: G312-Geo
Matrici profilo
superficie cilindrica
