Cicli di t
o
rnit
ur
a r
elativi
al profilo

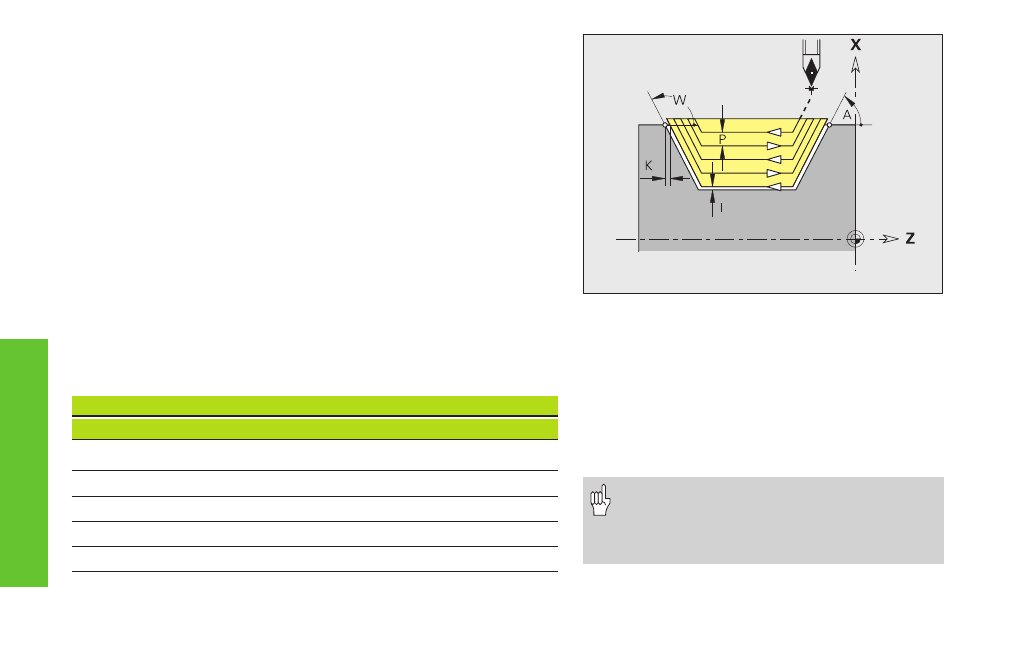

Parallela al profilo con utensile neutro G835
L‘istruzione G835 lavora parallelamente al profilo e in entrambe le
direzioni l‘area del profilo descritta da “NS, NE“.
Parametri
NS, NE: Numero blocco inizio, numero blocco fine (rif. a sezione profilo)
P:
Avanzamento massimo
I, K:
Sovrametalli (I come quota diametro) – default: 0
X/Z:
Limitazione di taglio (X come quota diametro)
A, W: Angolo di avvicinamento, angolo di allontanamento
(riferimento: asse Z)
■
Angolo di avvicinamento – default: 0°/180° (parallelo ad asse Z)
■
Angolo di allontanamento – default: 90°/270° (perpendicolare
ad asse Z)
Q:
Tipo di allontanamento a fine ciclo – default: 0
■
Q=0: ritorno al punto di partenza (prima in direzione X poi Z)
■
Q=1: posizionamento davanti al profilo finito
■
Q=2: sollevamento a distanza di sicurezza e arresto
V:
Identificativo smusso/arrotondamento a inizio/fine sezione
profilo – default: 0
Lavorazione smusso/arrotondamento:
D
G22
G23
G23
G25
G25
G25
=
H0
H1
H4
H5/6
H7..9
0
•
•
•
•
•
•
1
•
•
•
–
–
–
2
•
•
–
•
•
•
3
•
•
–
–
–
–
4
•
•
–
–
•
–
“•“: disattivazione elementi
■
V=0: a inizio e fine
■
V=1: a inizio
■
V=2: a fine
■
V=3: senza lavorazione
■
V=4: solo lavorazione smusso/arrotondamento
– non elemento base (premessa: la sezione del
profilo è composta da un elemento)
D:
Disattivazione elementi (interagisce su
lavorazione di scarichi, torniture automatiche:
vedere tabella) – default: 0
• Compensazione raggio tagliente: viene
eseguita.
• Sovrametalli (G57/G58): vengono
considerati.
