62
Angolo scarico per Scarico DIN 509 E e F: 15°
Angolo trasversale per Scarico DIN 509 F: 8°
Significato:
I = profondità scarico
K = larghezza scarico
R = raggio scarico
P = profondità trasversale

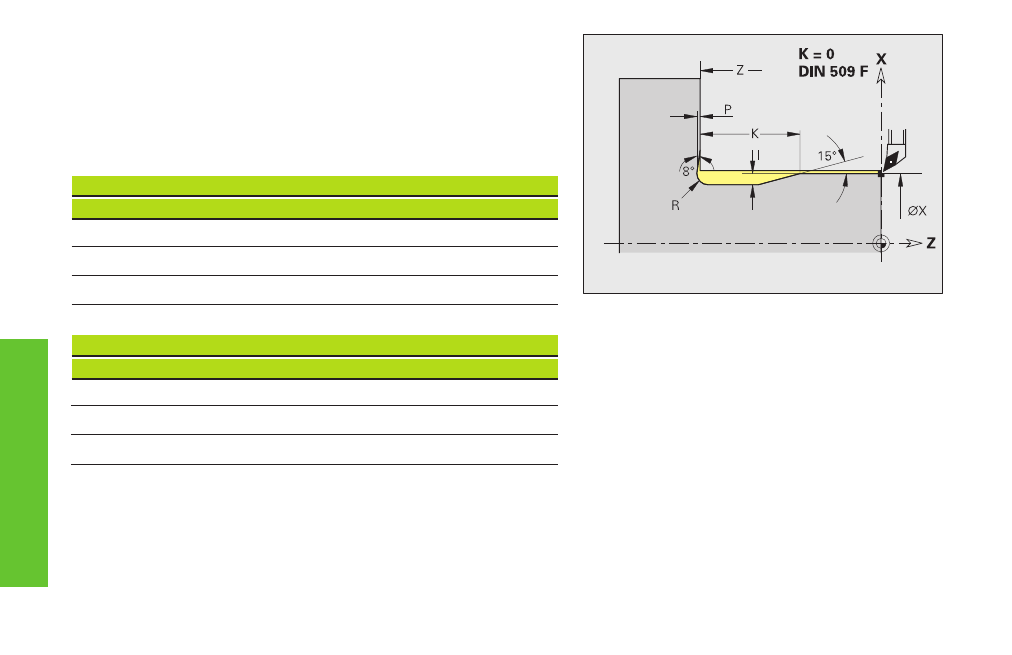

Scarico DIN 509 F Cicli di tornitura semplici
Scarico a norma DIN 509 F
Diametro I K R P
† 18 0,25 2 0,6 0,1
> 18 – 80 0,35 2,5 0,6 0,2
> 80 0,45 4 1 0,3
Scarico a norma DIN 509 E
Diametro I K R
† 18
0,25 2 0,6
> 18 – 80 0,35 2,5 0,6
> 80 0,45 4 1
