10
Parte fusa G21-Geo
L'istruzione G21 genera il profilo della parte grezza dal profilo della parte
finita, più il ”sovrametallo equidistante P”.
Parametri
P:
Sovrametallo equidistante (riferimento: profilo parte finita)
Q: Foro Sì/No – default: Q=0
■ Q=0: senza foro
■ Q=1: con foro

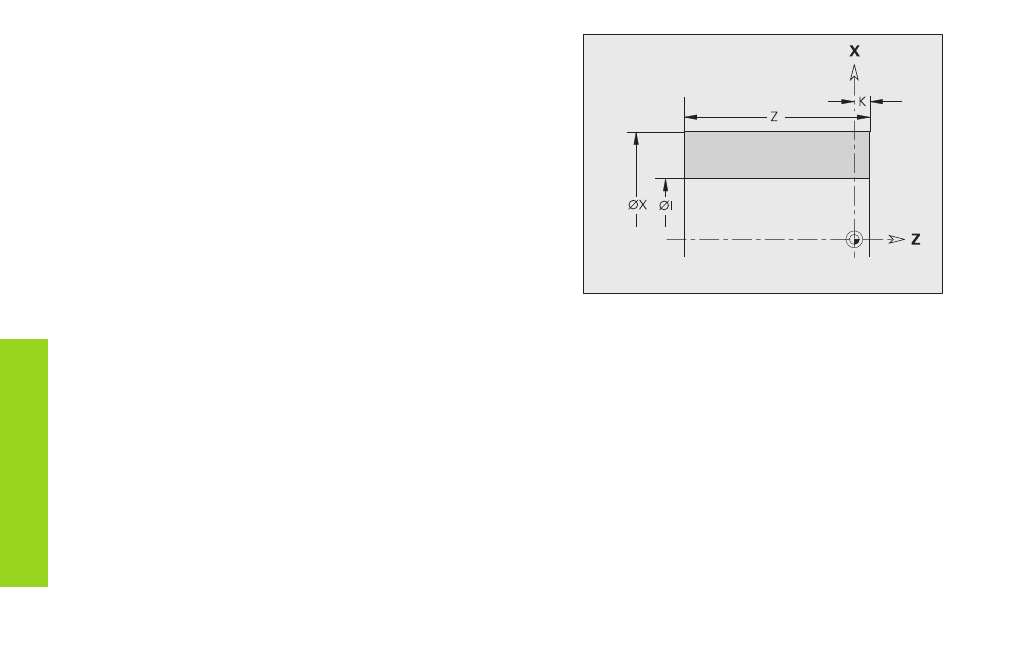

Cilindro/Cilindro cavo G20-Geo
L'istruzione G20 definisce il profilo di un cilindro/cilindro cavo.
Parametri
X:
■ Diametro per cilindro/cilindro cavo
■ Diametro circonferenza per parte grezza poligonale
Z: Lunghezza parte grezza
K: Spigolo destro (distanza origine pezzo - spigolo destro)
I: Diametro interno per cilindri cavi
Descrizione parte grezza
