Matrici profilo superficie cilindrica
Sagoma circolare superficie cilindrica G412-Geo
L'istruzione G412 definisce una sagoma circolare su superficie cilindrica.
L'istruzione G412 agisce su foro/matrice definito nel blocco successivo
(G310..315, 317).
Note per la programmazione
■ Programmare foro/matrice nel blocco successivo senza centro.
Eccezione scanalatura circolare.
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la matrice
nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici
K: Diametro cerchio
A, W: Angolo iniziale, angolo finale – Posizione prima/ultima matrice
(riferimento: asse Z) – default: A=0°; W=360°
Wi: Distanza tra due matrici
V: Direzione (orientamento) – default: 0
■ V=0 – senza W: configurazione cerchio
■ V=0 – con W: configurazione su arco più lungo
■ V=0 – con Wi: segno di Wi determina la direzione
(Wi<0: sagoma in senso orario)
■ V=1 – con W: sagoma in senso orario
■ V=1 – con Wi: sagoma in senso orario (segno di Wi irrilevante)
■ V=2 – con W: sagoma in senso antiorario
■ V=2 – con Wi: sagoma in senso antiorario (segno di Wi
irrilevante)

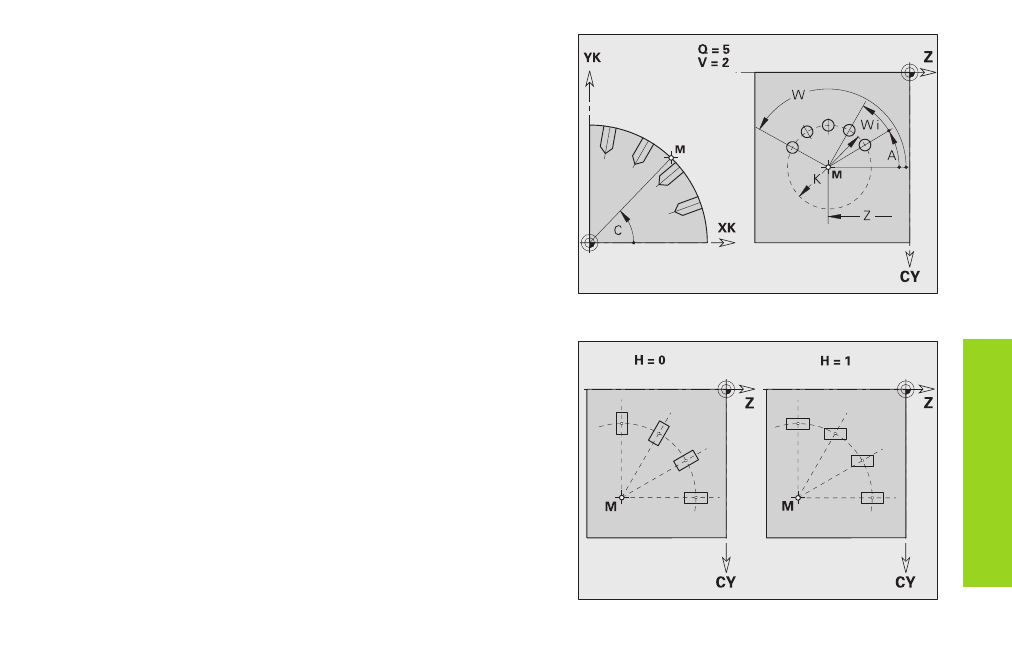

Z, C: Posizione, angolo centro sagoma
H:
Posizione matrice – default: 0
■ H=0: posizione normale – la matrice viene ruotata intorno al
centro del cerchio (rotazione)
■ H=1: posizione originale – la posizione della matrice in
riferimento al sistema di coordinate rimane immutata (traslazione)
