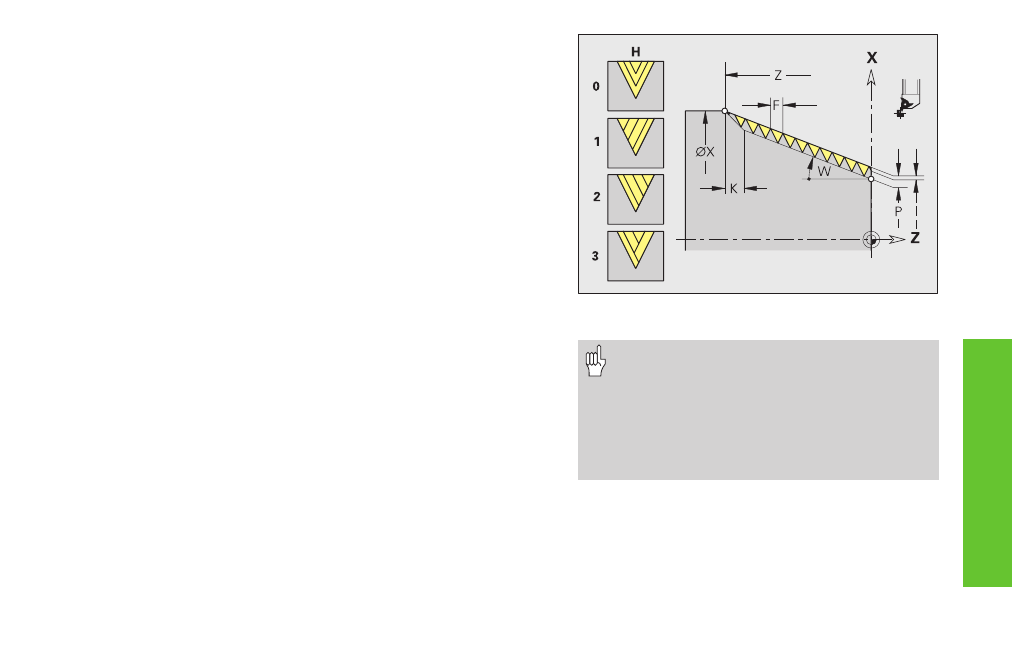

Ciclo di filettatura semplice G32
L'istruzione G32 esegue un filetto semplice in qualsiasi direzione e
posizione (filetto assiale, conico o radiale; filetto interno o esterno).
L'istruzione G32 determina il filetto da eseguire sulla base del ”punto
finale filetto”, ”profondità filetto” e posizione utensile attuale.
Parametri
X, Z:
Punto finale filetto (X come quota diametro)
F: Passo filetto
P: Profondità filetto
I: Profondità di taglio
B: Passate residue – default: 0
■ B=0: ”Ultima passata” ripartita in 1/2, 1/4, 1/8, 1/8.
■ B=1: senza configurazione di taglio residua
Q: Numero di passate a vuoto dopo l'ultima passata – default: 0
K: Lunghezza uscita – default: 0 (vedere G33)
W: Angolo al vertice del cono (intervallo: –45° < W < 45°) –
default: 0; posizione del filetto conico in riferimento ad asse
longitudinale e trasversale
■ W>0: profilo ascendente (in direzione di lavorazione)
■ W<0: profilo discendente
C: Angolo di partenza – default: 0
H: Tipo di offset – default: 0
■ H=0: senza offset
■ H=1: offset da sinistra
■ H=2: offset da destra
■ H=3: offset alternato a destra/sinistra
Cicli di filettatura
• ”Stop avanzamento” agisce alla fine di
una filettatura.
• L'override avanzamento è inattivo.
• L'override mandrino è inattivo.
• Eseguire il filetto con G95 (Avanzamento
al giro).
• Il precontrollo è inattivo.
