46

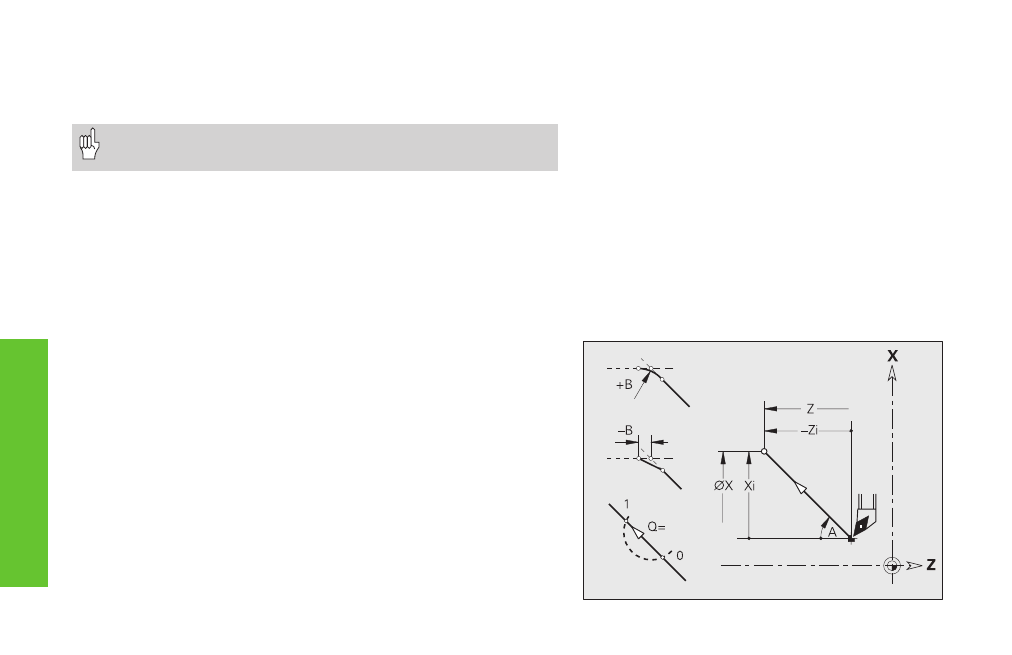

Movimento lineare G1

L'utensile si sposta con avanzamento lineare al ”punto finale”.

Parametri
X, Z:

Diametro, lunghezza punto finale (X come quota diametro)

A:

Angolo (direzione angolare: vedere grafica ausiliaria)

Q:

Selezione punto di intersezione – default: Q=0

Q=0: punto di intersezione vicino

Q=1: punto di intersezione lontano

B:

Smusso/Arrotondamento

B nessuna immissione: passaggio tangenziale

B=0: passaggio non tangenziale

B>0: raggio raccordo

B<0: larghezza smusso

E:

Fattore di avanzamento speciale (0 < E

† 1) – default: 1

(Avanzamento speciale = avanzamento attivo * E)

Movimenti lineari e

circolari semplici

Rapido in coordinate macchina G701

La slitta si sposta in rapido fino al ”punto di arrivo” seguendo il percorso più breve.

Parametro
X, Z:

Punto finale (X come quota diametro)

”X, Z” si riferiscono all'origine macchina e all'origine slitta.
