18

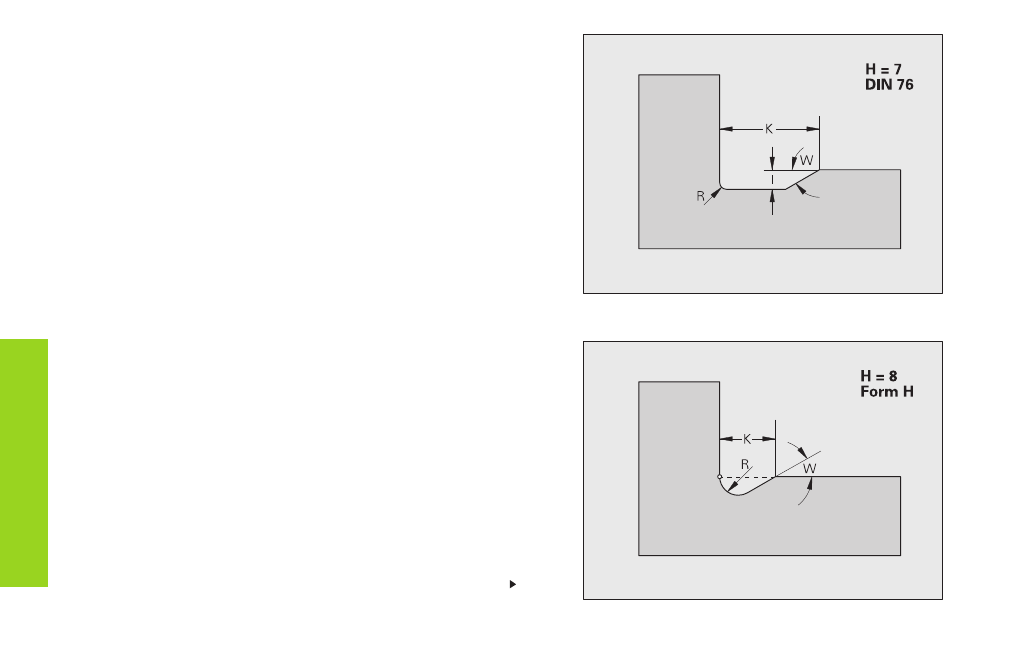

Scarico DIN 76 (H=7)
Scarico DIN 76 (H=7)
Parametri
I:
Profondità scarico (quota raggio)
K:
Larghezza scarico
R:
Raggio scarico (in entrambi gli spigoli dello scarico) – default:
R=0,6*I
W:
Angolo scarico – default: 30°
Continua
Scarico Forma H (H=8)
Scarico Forma H (H=8)
Se non si inserisce il valore W, il calcolo viene eseguito in base a K e R. Il
punto finale dello scarico si trova quindi su ”Spigolo profilo”.
Parametri
K:
Larghezza scarico
R:
Raggio scarico – Nessuna immissione: l'elemento circolare non
viene eseguito
W:
Angolo di entrata – Nessuna immissione: W viene calcolato
Elementi sagomati
per descrizione profilo
