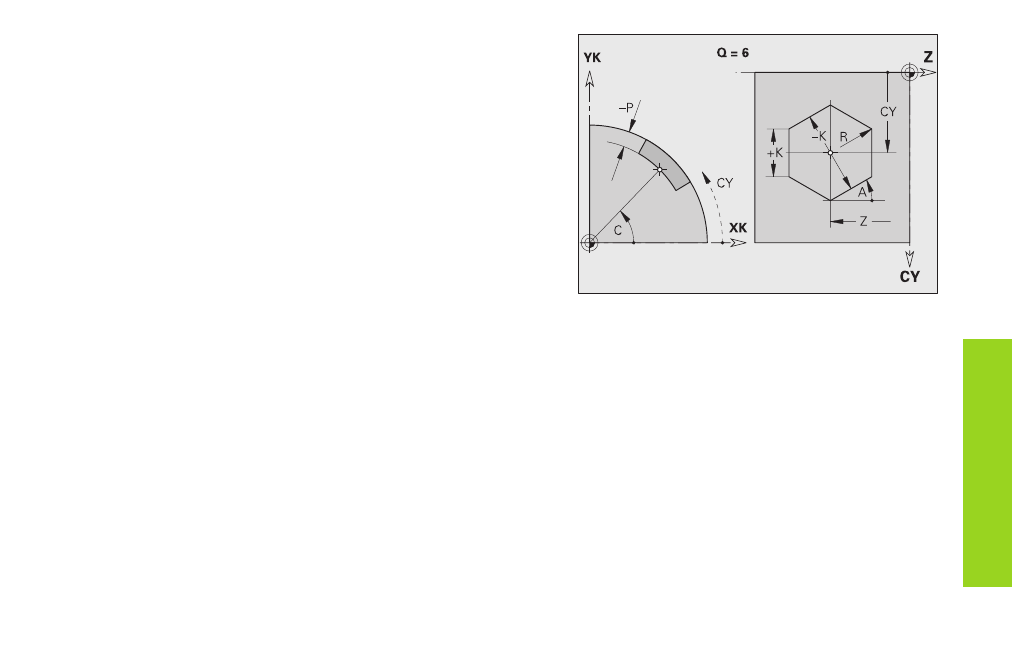

Poligono regolare superficie cilindrica G317-Geo
L'istruzione G317 definisce un poligono regolare su superficie cilindrica.
Parametri
Z, C: Centro poligono (posizione, angolo)
CY:
Angolo come ”quota percorso”
Q:
Numero lati (Q
3)
A:
Angolo rispetto ad un lato del poligono (riferimento: asse Z) –
default: 0°
K:
Lunghezza lato
■
K>0: lunghezza lato
■
K<0: diametro interno
R:
Smusso/Arrotondamento – default: 0
■
R>0: raggio raccordo
■
R<0: larghezza smusso
P:
Profondità tasca – Nessuna immissione: ”P” da G308
Matrici profilo
superficie cilindrica
