84

Arco superficie frontale/lato posteriore G102 / G103

L'utensile si sposta con avanzamento circolare al ”punto finale”.

Parametri
X, C: Punto finale, angolo finale
XK,YK: Punto finale
R:

Raggio

I, J:

Centro (in coordinate cartesiane)

Z:

Profondità finale – default: posizione Z attuale

H:

Piano cerchio (piano di lavorazione) – default:

H=0, 1: normale lavorazione superficie frontale (piano XY)

H=2: lavorazione in piano YZ

H=3: lavorazione in piano XZ

K:

Centro (direzione Z) – solo per H=2, 3

• Programmare X, C o XK, YK.
• Programmare ”Centro” o ”Raggio”.
• Immissione raggio: possibili archi solo

† 180°.

• Se il punto finale si trova nell'origine coordinate,

programmare XK=0 e YK=0.

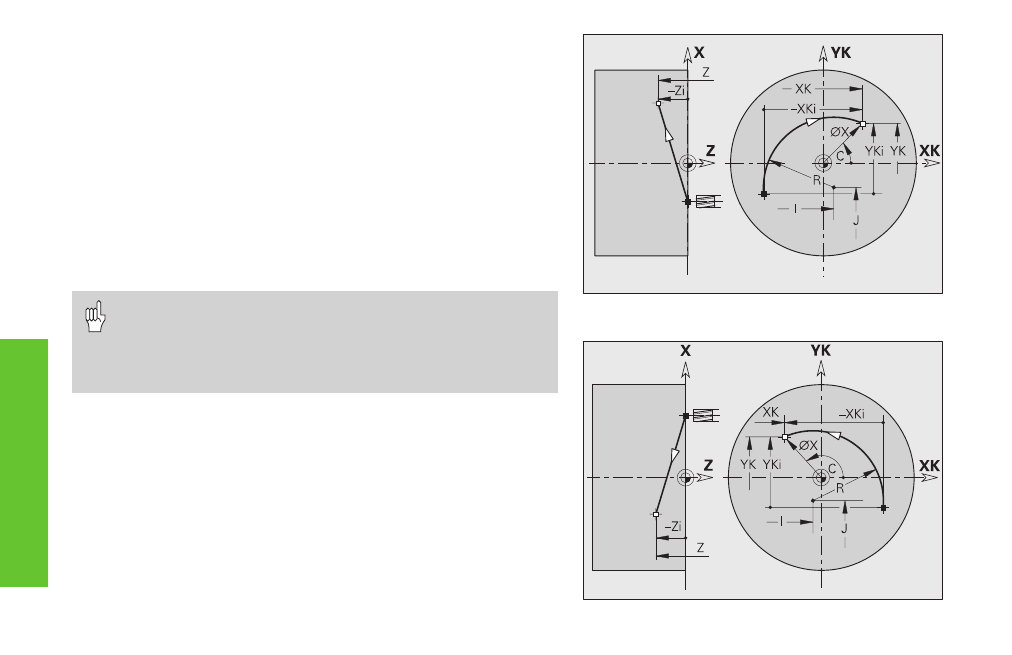

Arco G102

Arco G103

Lavorazione superficie

frontale/lato posteriore
