Matrici profilo
superficie cilindrica

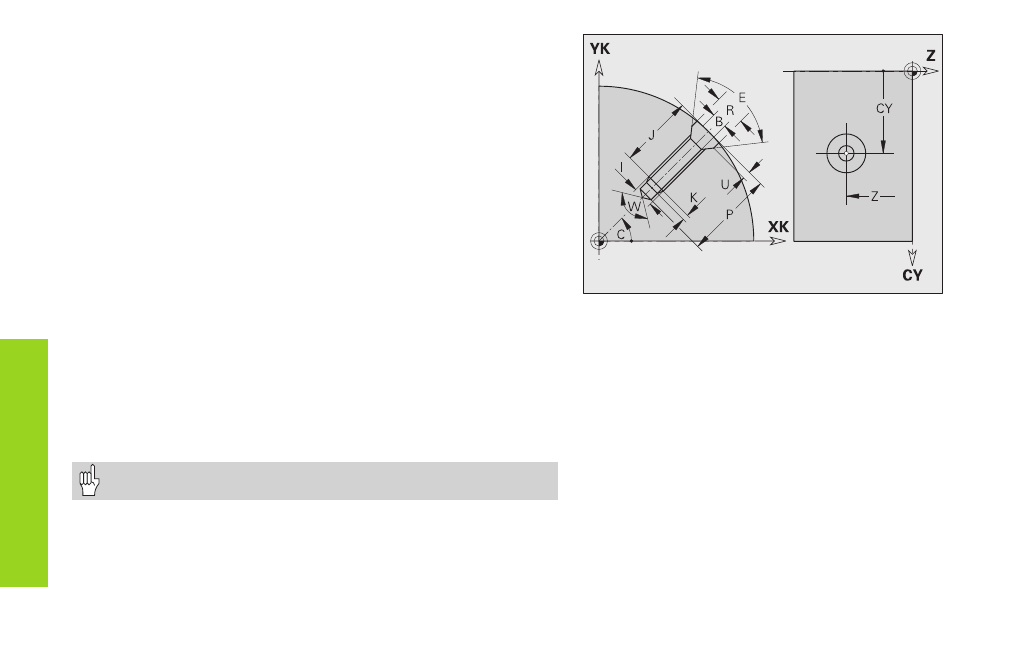

Foro superficie cilindrica G310-Geo
L'istruzione G310 definisce un foro con allargatura e filetto su superficie
cilindrica.
Parametri
Z, C: Centro foro (posizione, angolo)
CY:
Angolo come ”quota percorso“
B:
Diametro foro
P:
Profondità foro (senza punta)
W:
Angolo al vertice – default: 180°
R:
Diametro di allargatura
U:
Profondità di allargatura
E:
Angolo di allargatura
I:
Diametro filetto
J:
Profondità filetto
K:
Imbocco filetto (lunghezza uscita)
F:
Passo filetto
V:
Filetto sinistrorso o destrorso – default: 0
■
V=0: filetto destrorso
■
V=1: filetto sinistrorso
A:
Angolo (riferimento: asse Z) – default: 90° = foro perpendicolare
(intervallo: 0° < A < 180°)
O:
Diametro di centratura
Lavorare con G71...G74 i profili definiti con l'istruzione G310.
