16
Profilo scarico G25-Geo
L'istruzione G25 genera i profili dello scarico elencati di seguito sugli
spigoli del profilo paralleli agli assi. Il significato dei parametri dipende dal
tipo di scarico.
L'istruzione G25 si programma
■ dopo l'elemento di riferimento, se lo scarico viene eseguito alla fine di
tale elemento;
■ prima dell'elemento di riferimento, se lo scarico viene eseguito
all'inizio di tale elemento.
Richiamo della macro profilo (esempio):
N..G1 Z.. /Elemento assiale come elemento di rifer.
N..G25 H..I..K.. .. /Profilo scarico
N..G1 X.. /Elemento piano adiacente
Continua

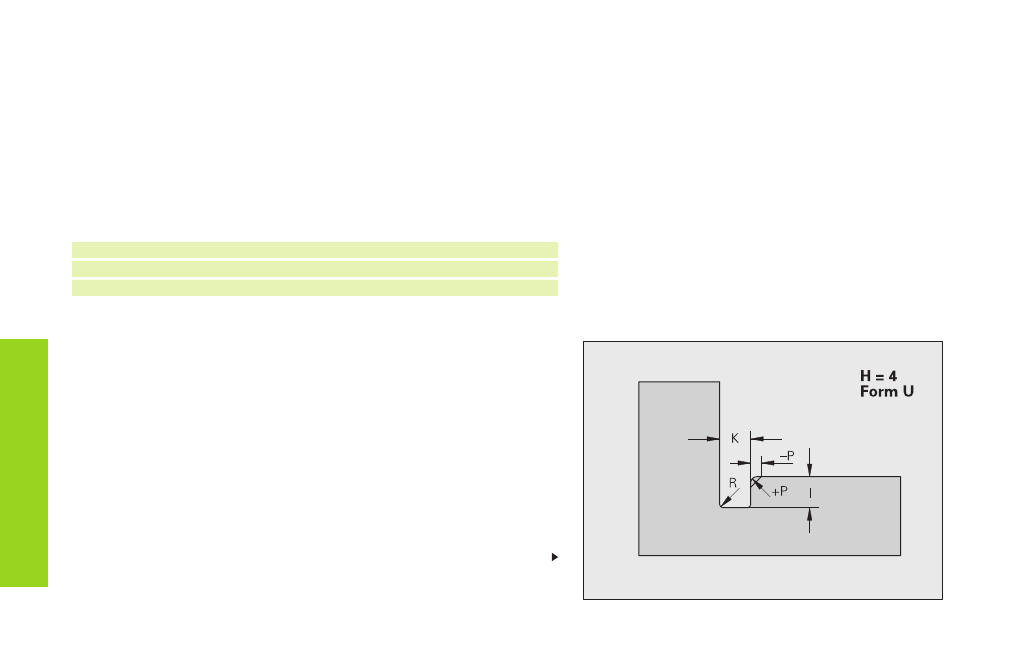

Scarico Forma U (H=4)
Scarico Forma U (H=4)
Parametri
I:
Profondità scarico (quota raggio)
K: Larghezza scarico
R: Raggio interno (in entrambi gli spigoli della gola) – default: 0
P: Raggio esterno/Smusso – default: 0
■ P>0: raggio raccordo
■ P<0: larghezza smusso
Elementi sagomati per descrizione profilo
Parametro
H:
Tipo scarico – default: 0
■ H=4: scarico forma U
■ H=0, 5: scarico forma DIN 509 E
■ H=6: scarico forma DIN 509 F
■ H=7: scarico filettato DIN 76
■ H=8: scarico forma H
■ H=9: scarico forma K
