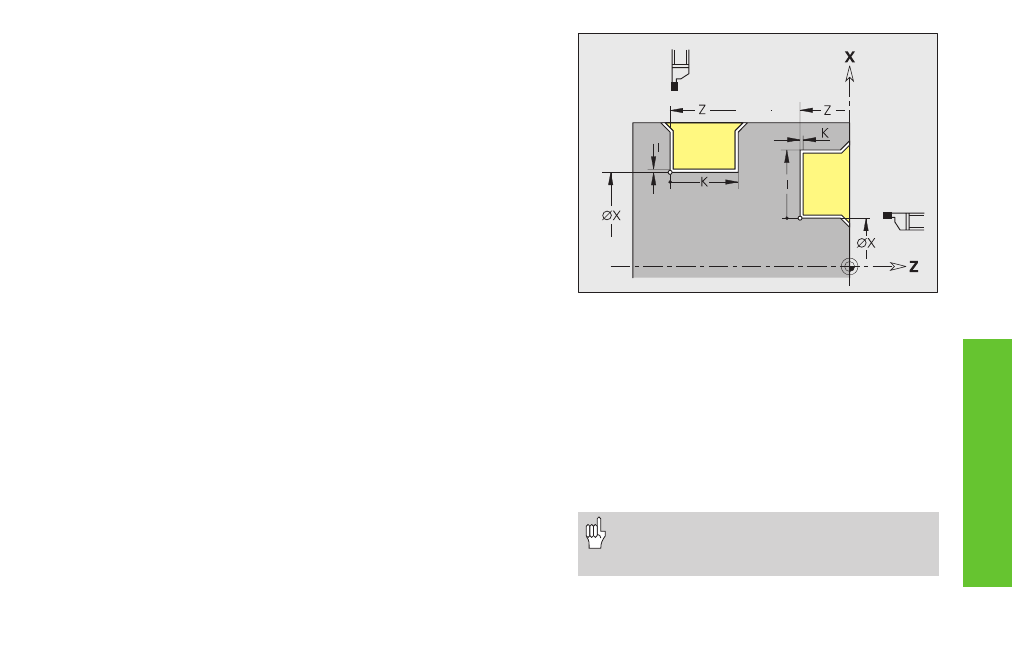

Gola G86
L'istruzione G86 esegue gole radiali e assiali semplici con smussi.
Il CNC PILOT determina una gola radiale/assiale o interna/esterna
sulla base della ”posizione utensile”.
Se si programma un sovrametallo, si esegue dapprima la
pretroncatura e quindi troncatura di finitura.
L'istruzione G86 esegue smussi sui lati della gola. È necessario
posizionare l'utensile davanti alla gola se non si desiderano gli smussi.
Calcolo della posizione di partenza XS (quota diametro):
XS = XK + 2 * (1,3 – b)
XK: diametro profilo
b:
larghezza smusso
Posizione utensile a fine ciclo:
■ Gola radiale: X – posizione di partenza; Z – ultima posizione di troncatura
■ Gola assiale: X – ultima posizione di troncatura; Z – posizione di partenza
Parametro
X, Z:
Vertice sul fondo (X come quota diametro)
Gola radiale:
I:
Sovrametallo
■ I>0: sovrametallo (pretroncatura e finitura)
■ I=0: senza finitura
K: Larghezza gola – Nessuna immissione: viene eseguita una
corsa di troncatura (larghezza gola = larghezza utensile)
Cicli di tornitura semplici
Gola assiale:
I:
Larghezza gola – Nessuna immissione: corsa di
troncatura (larghezza gola = larghezza utensile)
K: Sovrametallo
■ K>0: sovrametallo (pretroncatura e finitura)
■ K=0: senza finitura
E Tempo di sosta (tempo per rottura trucioli) –
default: durata di un giro
■ Con sovrametallo di finitura: solo per finitura
■ Senza sovrametallo di finitura: a ogni passata
• Compensazione raggio tagliente: non
viene eseguita.
• Sovrametalli: non vengono calcolati.
