40
Matrici profilo
superficie cilindrica

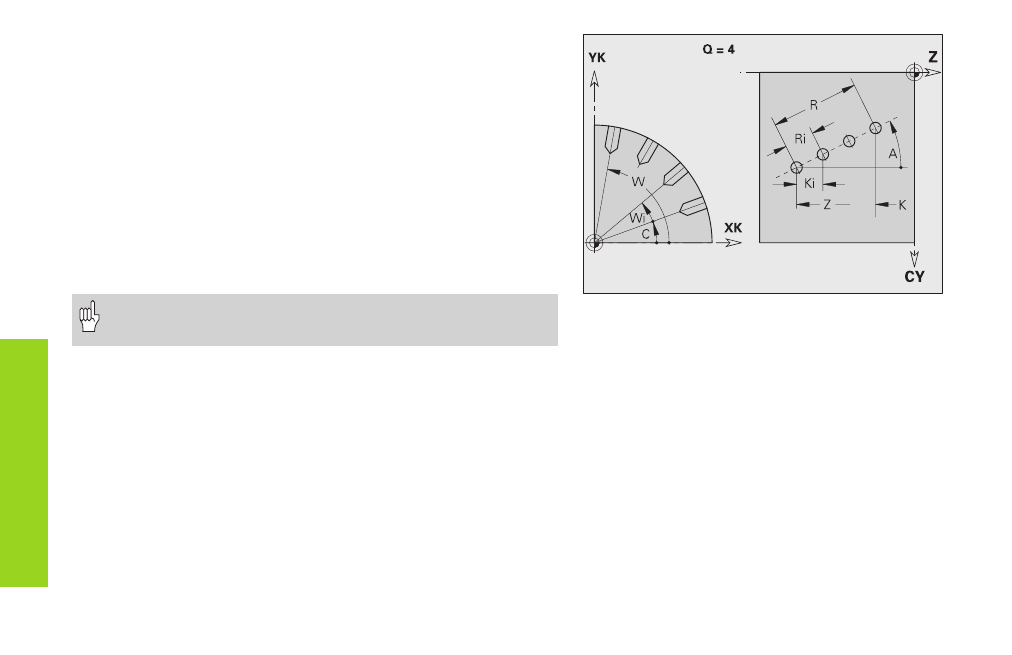

Sagoma lineare superficie cilindrica G411-Geo
L'istruzione G411 definisce una sagoma lineare su superficie cilindrica.
L'istruzione G411 agisce su foro/matrice definito nel blocco successivo
(G310..315, 317).
Parametri
Q:
Numero matrici
Z, C: Punto iniziale, angolo iniziale sagoma
K, W: Punto finale, angolo finale sagoma
Ki:
Distanza tra matrici (in direzione Z)
Wi:
Distanza angolo tra matrici
A:
Angolo asse longitudinale sagoma (riferimento: asse Z)
R:
Lunghezza totale sagoma
Ri:
Distanza tra due matrici (distanza sagome)
Se si programma ”Q, Z e C”, i fori/le matrici vengono disposti
uniformemente sul perimetro.
