58

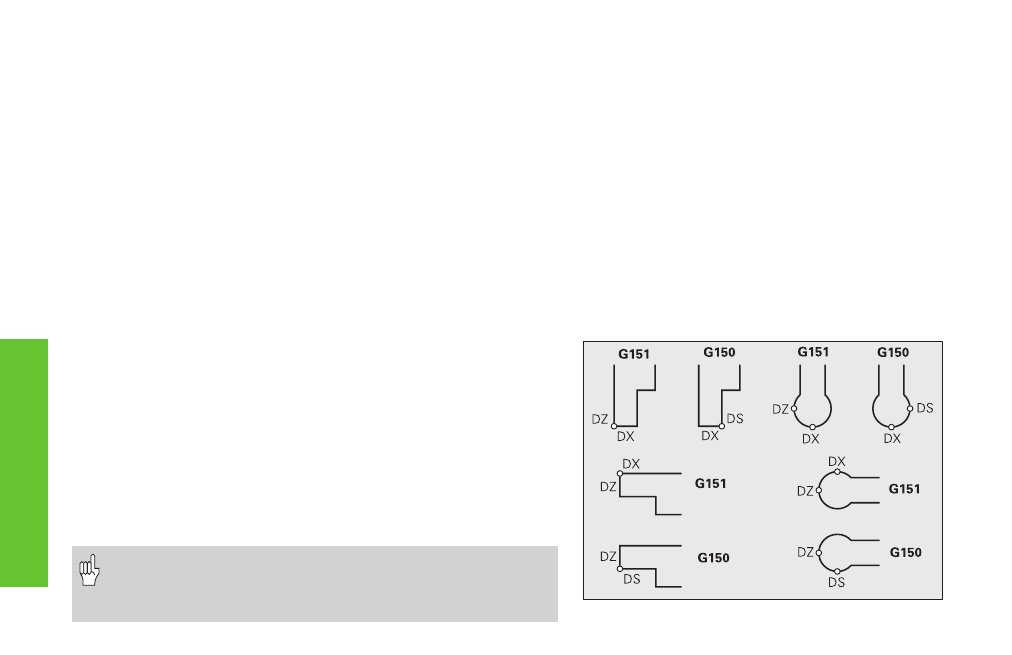

Compensazione punta utensile destra G150
Compensazione punta utensile sinistra G151
L'istruzione G150/G151 definisce il punto di riferimento dell'utensile
per utensili per troncare o sferici.
G150: punto di riferimento punta utensile destra
G151: punto di riferimento punta utensile sinistra
L'istruzione G150/G151 è valida a partire dal blocco in cui è
programmata e rimane attiva fino
■ al successivo cambio utensile,
■ alla fine del programma.
• I valori reali visualizzati si riferiscono sempre alla punta
dell'utensile definita nei dati utensile.
• Non dimenticare di invertire la direzione se si lavora con
compensazione SRK attiva.
Utensile, correzioni
Correzione addizionale G149
Il CNC PILOT gestisce 16 valori di correzione indipendenti
dall'utensile. Un'istruzione G149 seguita da un ”numero D” attiva la
correzione addizionale (esempio: G149 D901). ”G149 D900” disattiva
la correzione addizionale.
Parametro
D:
Correzione addizionale – default: D900; intervallo: 900..916
Note per la programmazione
■ La correzione deve essere ”estrapolata” prima di
divenire attiva. Occorre perciò programmare
l'istruzione G149 un blocco prima del percorso di
traslazione in cui deve essere attiva la correzione.
■ Una correzione addizionale rimane attiva fino:
■ alla successiva ”G149 D900“,
■ al successivo cambio utensile,
■ alla fine del programma.
