34

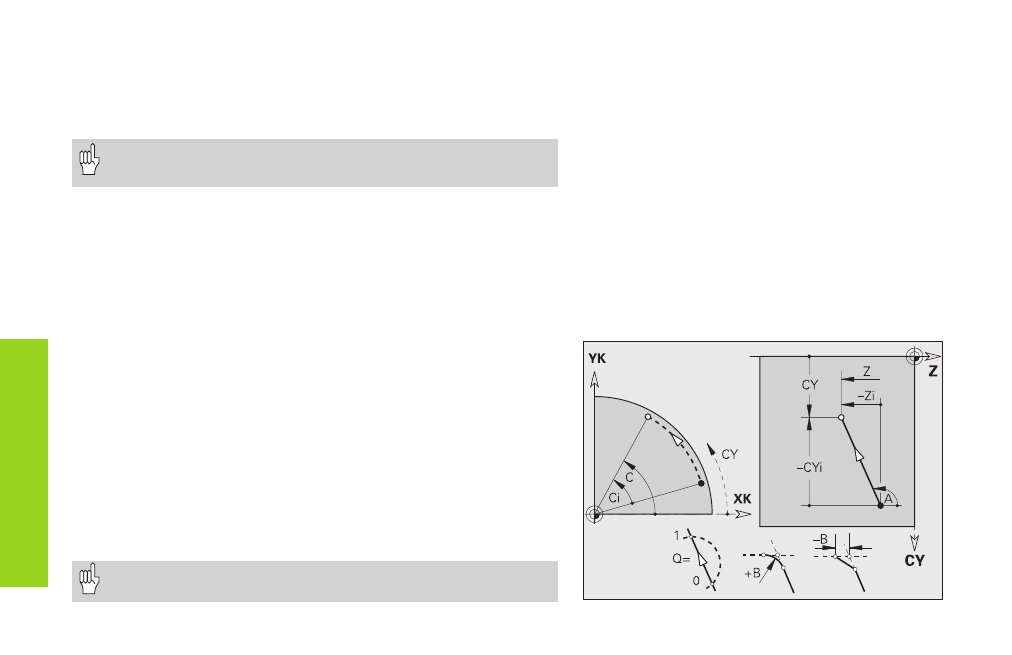

Percorso profilo superficie cilindrica G111-Geo
L'istruzione G111 definisce un percorso del profilo su superficie cilindrica.
Parametri
Z, C: Punto finale, angolo finale
CY:
Angolo finale come ”quota percorso”
A: Angolo (riferimento: asse Z negativo)
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
Q: Selezione punto di intersezione – default: 0
■ Q=0: punto di intersezione vicino
■ Q=1: punto di intersezione lontano
Programmare Z, C o Z, CY.
Punto di partenza profilo superficie cilindrica G110-Geo
L'istruzione G110 definisce il punto iniziale del profilo su superficie cilindrica.
Parametri
Z, C: Punto iniziale profilo (punto iniziale, angolo iniziale)
CY:
Angolo iniziale come ”quota percorso“
Programmare Z, C o Z, CY.
Elementi base profilo superficie cilindrica
