Raggio G87

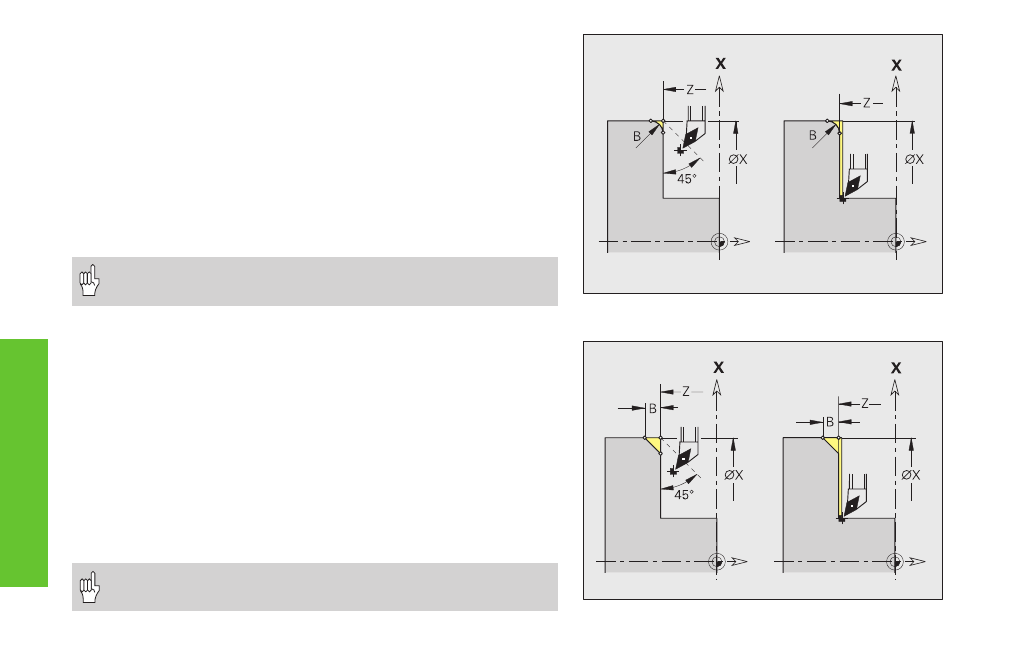

L'istruzione G87 genera raggi di raccordo su spigoli interni ed esterni
parallelamente agli assi che definiscono un angolo retto. La direzione
dell'arrotondamento si deduce dalla ”direzione di orientamento/
lavorazione” dell'utensile.
Il precedente elemento assiale o radiale viene lavorato se prima di
eseguire il ciclo l'utensile si trova sulla coordinata X o Z dello spigolo.
Parametri
X, Z:
Spigolo (X come quota diametro)
B Raggio
E Avanzamento ridotto – Nessuna immissione: avanzamento attivo
• Compensazione raggio tagliente: viene eseguita.
• Sovrametalli: non vengono calcolati.
Smusso G88
L'istruzione G88 genera smussi su spigoli esterni parallelamente agli
assi che definiscono un angolo retto. La direzione dello smusso si
deduce dalla ”direzione di orientamento/lavorazione” dell'utensile.
Il precedente elemento assiale o radiale viene lavorato se prima di
eseguire il ciclo l'utensile si trova sulla coordinata X o Z dello spigolo.
Parametri
X, Z:
Spigolo (X come quota diametro)
B Larghezza smusso
E Avanzamento ridotto – Nessuna immissione: avanzamento
attivo
• Compensazione raggio tagliente: viene eseguita.
• Sovrametalli: non vengono calcolati.
