Foro (concentrico) G49-Geo
L'istruzione G49 definisce un foro singolo con allargatura e filetto
sull'asse rotativo (superficie frontale o lato posteriore).

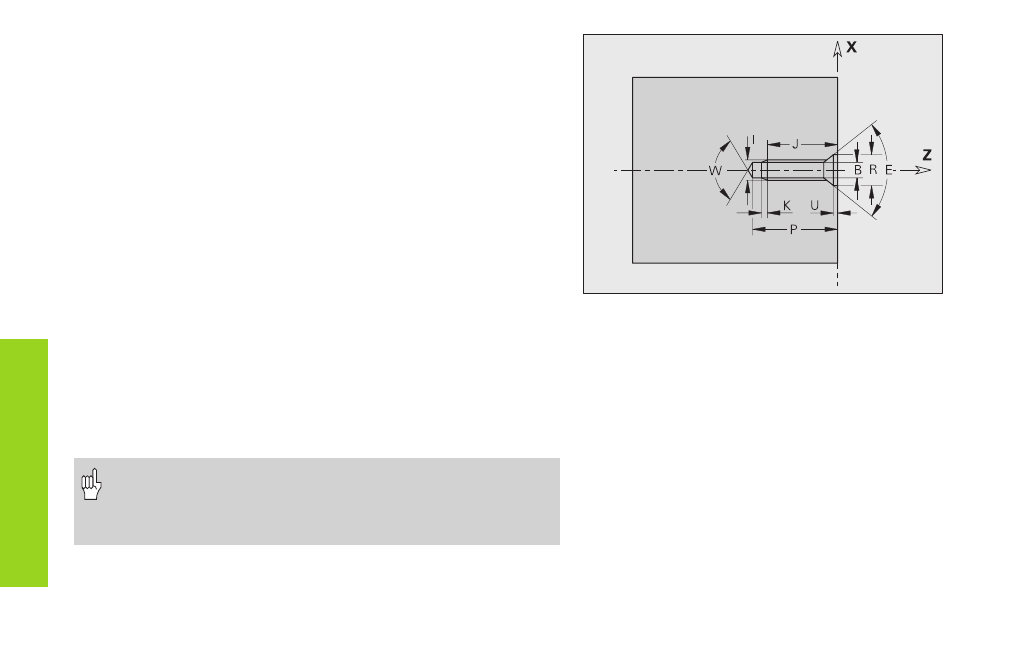

Parametri
Z:
Posizione inizio foro (punto di riferimento)
B:
Diametro foro
P:
Profondità foro (senza punta)
W:
Angolo al vertice – default: 180°
R:
Diametro di allargatura
U:
Profondità di allargatura
E:
Angolo di allargatura
I:
Diametro filetto
J:
Profondità filetto
K:
Imbocco filetto (lunghezza uscita)
F:
Passo filetto
V:
Filetto sinistrorso o destrorso – default: 0
■
V=0: filetto destrorso
■
V=1: filetto sinistrorso
A:
Angolo (posizione foro) – default: 0
■
A=0: superficie frontale
■
A=180: lato posteriore
O:
Diametro di centratura
• L'istruzione G49 viene programmata nella sezione ”PARTE
FINITA” (non nella sezione ”SUPERFICIE FRONTALE” o
”LATO POSTERIORE”).
• Il profilo definito con G49 viene lavorato con G71...G74.
