636 Funzioni MOD
1
7.9 Rappr
esentazione del pezz
o gr
ezz
o
nell'ar
ea di la
v
o
ro
17.9 Rappresentazione del pezzo
grezzo nell'area di lavoro
Applicazione
Nel modo operativo Prova programma, è possibile effettuare una
verifica grafica della posizione del pezzo grezzo nell'area di lavoro della
macchina e attivare il controllo di tale spazio nel modo operativo Prova
programma.

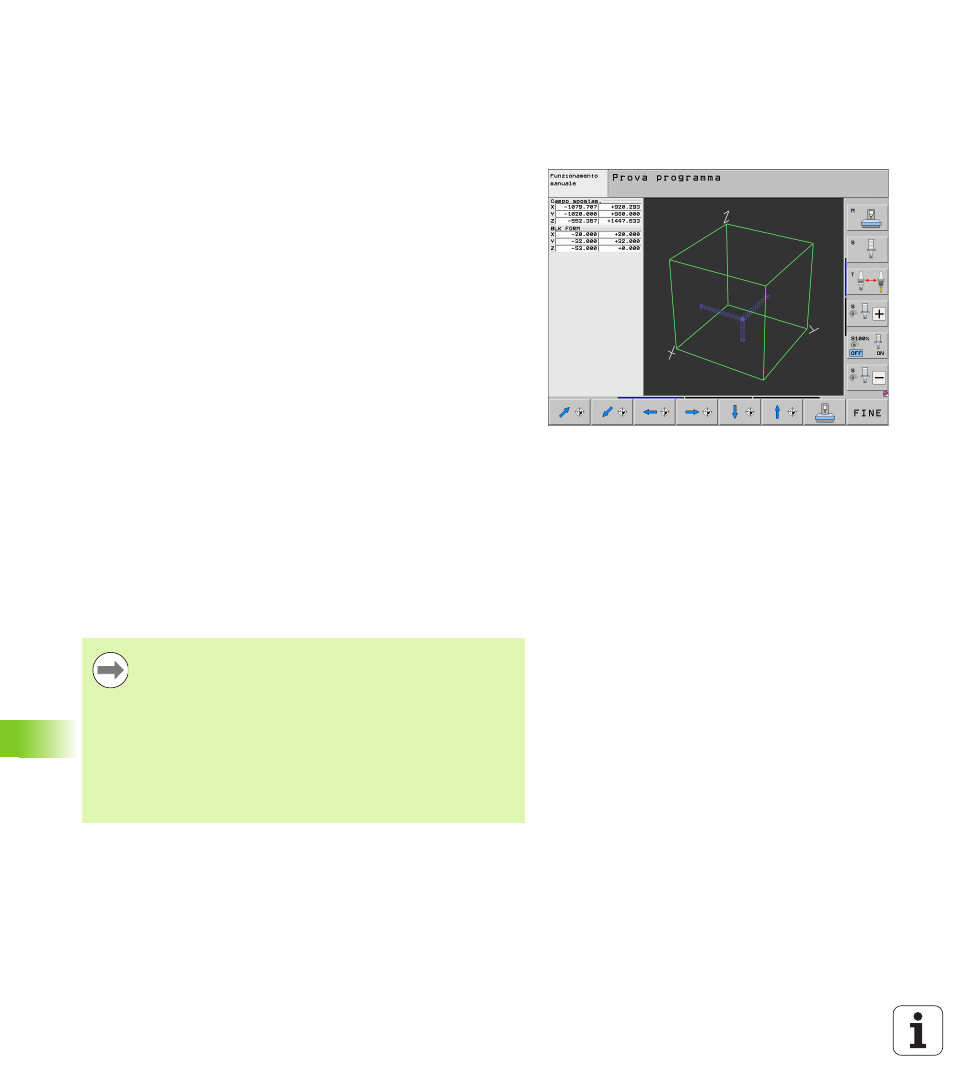

Il TNC rappresenta per l'area di lavoro un parallelepipedo, le cui misure
vengono riportate nella tabella Campo di spostamento (colore standard:
verde). Le dimensioni dello spazio di lavoro vengono prelevate dal TNC
sulla base dei parametri macchina corrispondenti al campo di
spostamento attivo. Poiché il campo di spostamento è definito nel
sistema di riferimento macchina, l'origine del parallelepipedo
corrisponde all'origine della macchina. La posizione dell'origine della
macchina all'interno del parallelepipedo si può visualizzare premendo
il softkey M91 (2° livello softkey) (colore standard: bianco).
Un altro parallelepipedo trasparente rappresenta il pezzo grezzo, le cui
dimensioni sono presentate nella tabella BLK FORM (colore standard:
blu). Il TNC ricava le dimensioni dalla definizione del pezzo grezzo del
programma selezionato. Il parallelepipedo che rappresenta il pezzo
grezzo definisce il sistema di coordinate la cui origine si trova
all'interno del parallelepipedo. La posizione dell'origine attiva
all'interno del campo di spostamento si può visualizzare premendo il
softkey "Visualizza origine pezzo" (2° livello softkey).
L'esatta posizione del grezzo all'interno dell'area di lavoro non è di
norma essenziale per la Prova programma. Tuttavia, se si eseguono
test di programmi contenenti spostamenti con M91 o M92, occorre
spostare il pezzo grezzo "graficamente" in modo tale che non si
verifichino interruzioni di profilo. Utilizzare a tale scopo i softkey
proposti nella tabella seguente.
Se si desidera eseguire una prova grafica di collisione
(opzione software) è eventualmente necessario spostare
graficamente l'origine in modo che non si verifichi alcun
allarme anticollisione.
Tramite il softkey "Visualizza origine pezzo nell'area di
lavoro" è necessario visualizzare la posizione del grezzo nel
sistema di coordinate della macchina. Su tali coordinate è
necessario posizionare il pezzo sulla tavola della macchina
per poter disporre durante la lavorazione degli stessi
presupposti della prova di collisione.
