HEIDENHAIN iTNC 530 267
7.
1 Gestione di file DXF (opzione sof
tw
a
re
)

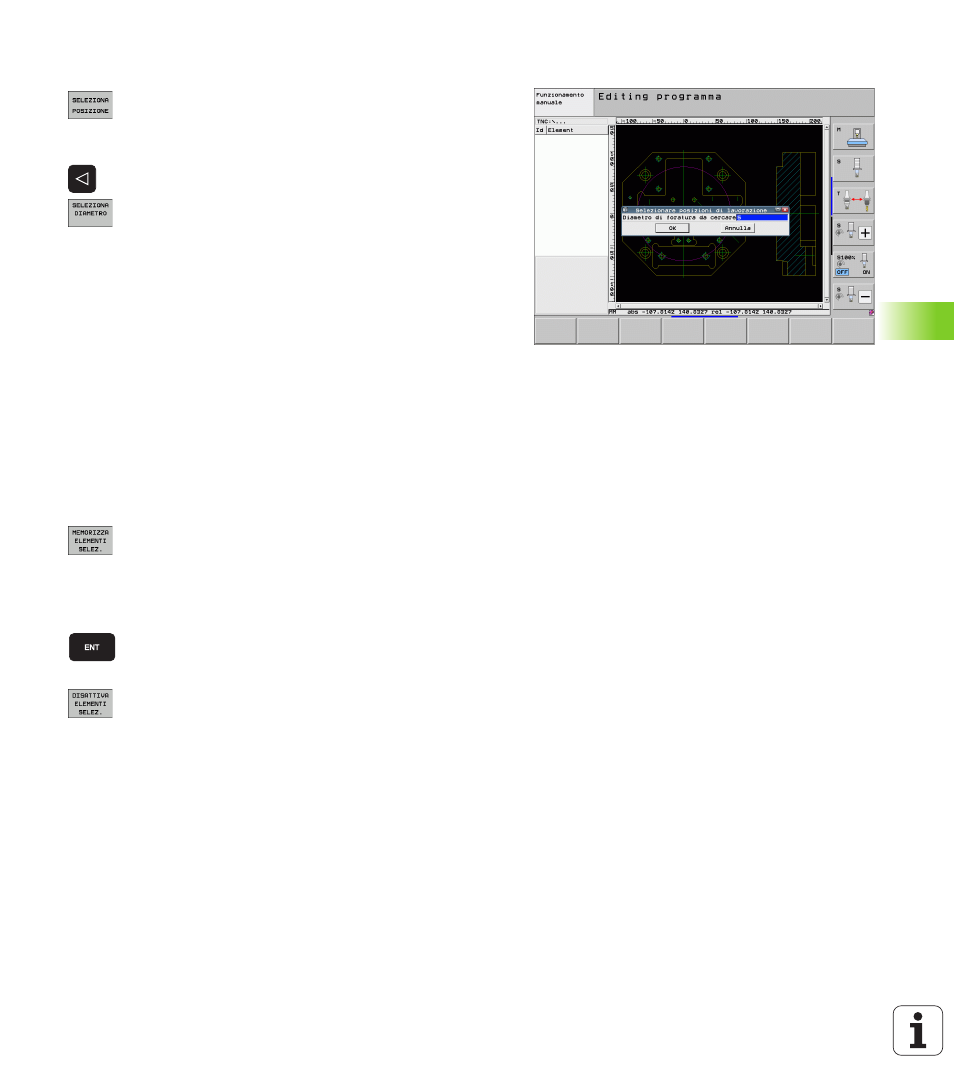

Selezione rapida di posizioni di foratura tramite immissione del
diametro
U Selezionare il modo per la selezione di posizioni di
lavorazione: il TNC maschera i layer visualizzati nella
finestra sinistra e la finestra destra è attiva per la
selezione delle posizioni
U Selezionare l'ultimo livello softkey
U Aprire il dialogo per l'immissione del diametro: il TNC
visualizza una finestra in primo piano in cui si può
inserire un diametro qualsiasi
U Inserire il diametro desiderato, confermare con il tasto
ENT: il TNC esamina il file DXF in base al diametro
immesso e visualizza quindi una finestra in cui è
selezionato il diametro più vicino al diametro
immesso. È inoltre possibile filtrare successivamente
i fori in base alla loro dimensione
U Definire eventualmente le impostazioni dei filtri
(vedere "Impostazione dei filtri" a pagina 268) e
confermare con il pulsante Applica: il TNC inserisce
le posizioni selezionate nella finestra sinistra (simbolo
di punto)
U Se necessario, gli elementi già selezionati possono
essere di nuovo deselezionati, definendo
nuovamente un'area, ma tenendo anche premuto il
tasto CTRL
U Memorizzare le posizioni di lavorazione selezionate in
un file di punti: il TNC visualizza una finestra in primo
piano in cui si può inserire un nome di file qualsiasi.
Impostazione base: nome del file DXF. Se il nome del
file DXF contiene caratteri speciali o spazi, il TNC
sostituisce questi caratteri con un trattino basso
U Confermare l'inserimento: il TNC salva il programma
di profilo nella directory in cui è memorizzato anche il
file DXF
U Se si desidera scegliere altre posizioni di lavorazione
per salvarle in un altro file: premere il softkey
DISATTIVA ELEMENTI SELEZ. e procedere come
descritto in precedenza
