11.8 Filtraggio di profili
(funzione FCL 2)
Funzione
Con questa funzione TNC si possono filtrare profili che sono stati
generati su sistemi di programmazione esterni e che sono formati
esclusivamente da blocchi lineari. Il filtro smussa il profilo e quindi
consente di norma una lavorazione più veloce e con meno scosse.
A partire dal programma originale, dopo l'inserimento delle
impostazioni del filtro, il TNC genera un programma separato con il
profilo filtrato.
U Selezionare il programma che si vuole filtrare
U Selezionare le funzioni speciali
U Selezionare gli aiuti di programmazione
U Selezionare il livello softkey con le funzioni di
conversione dei programmi

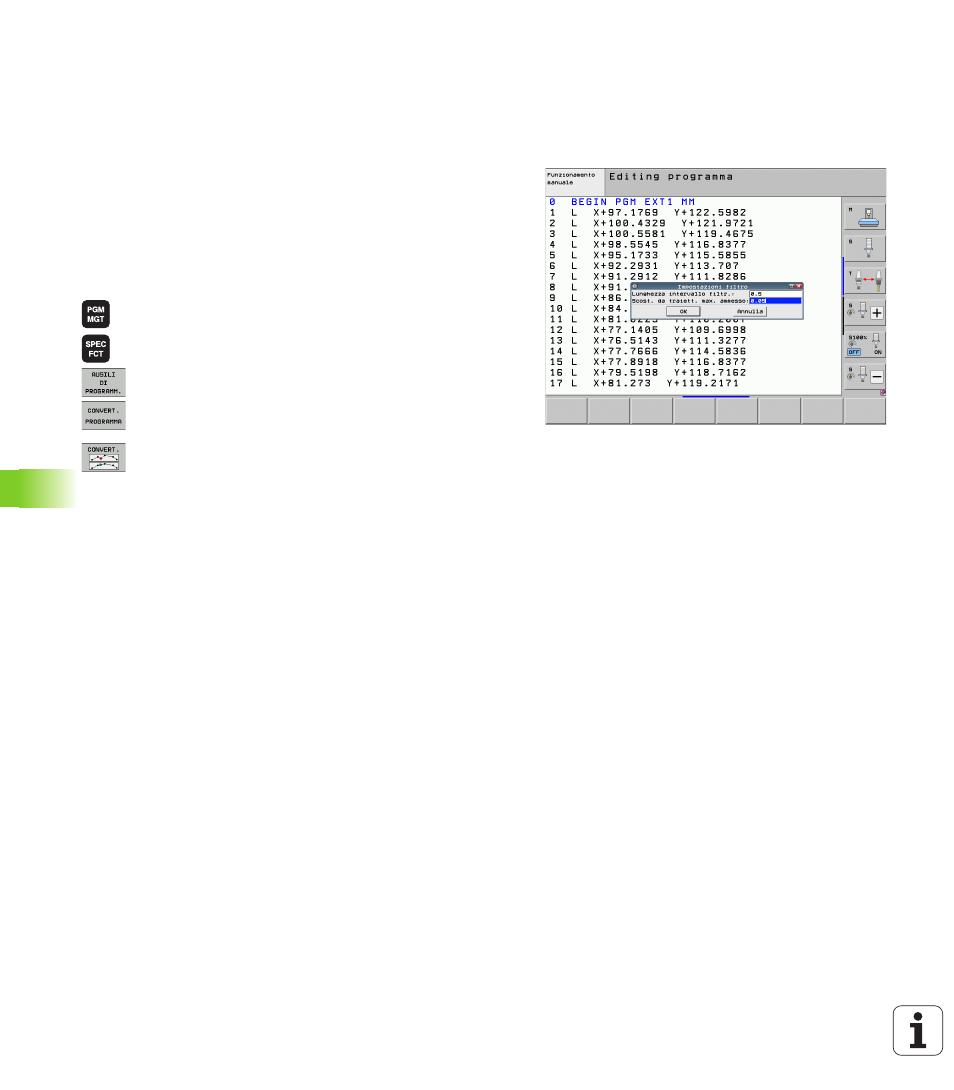

U Selezionare la funzione di filtraggio: il TNC visualizza
una finestra in primo piano per la definizione delle
impostazioni del filtro
U Inserire la lunghezza dell'intervallo di filtraggio in mm
(programma inch: pollici). L'intervallo di filtraggio
definisce, a partire dal rispettivo punto preso in
considerazione, la lunghezza effettiva sul profilo
(prima e dopo il punto) entro cui il TNC deve filtrare i
punti, confermare con il tasto ENT
U Inserire lo scostamento massimo ammesso della
traiettoria in mm (programma inch: pollici):confermare
con il tasto ENT il valore di tolleranza, per cui il profilo
filtrato può scostarsi al massimo dal profilo originale
