Programmazione: programmazione profili

6.6 T

raiet

to

ri

e – Pr

ogr

ammazione liber

a dei pr

ofili FK

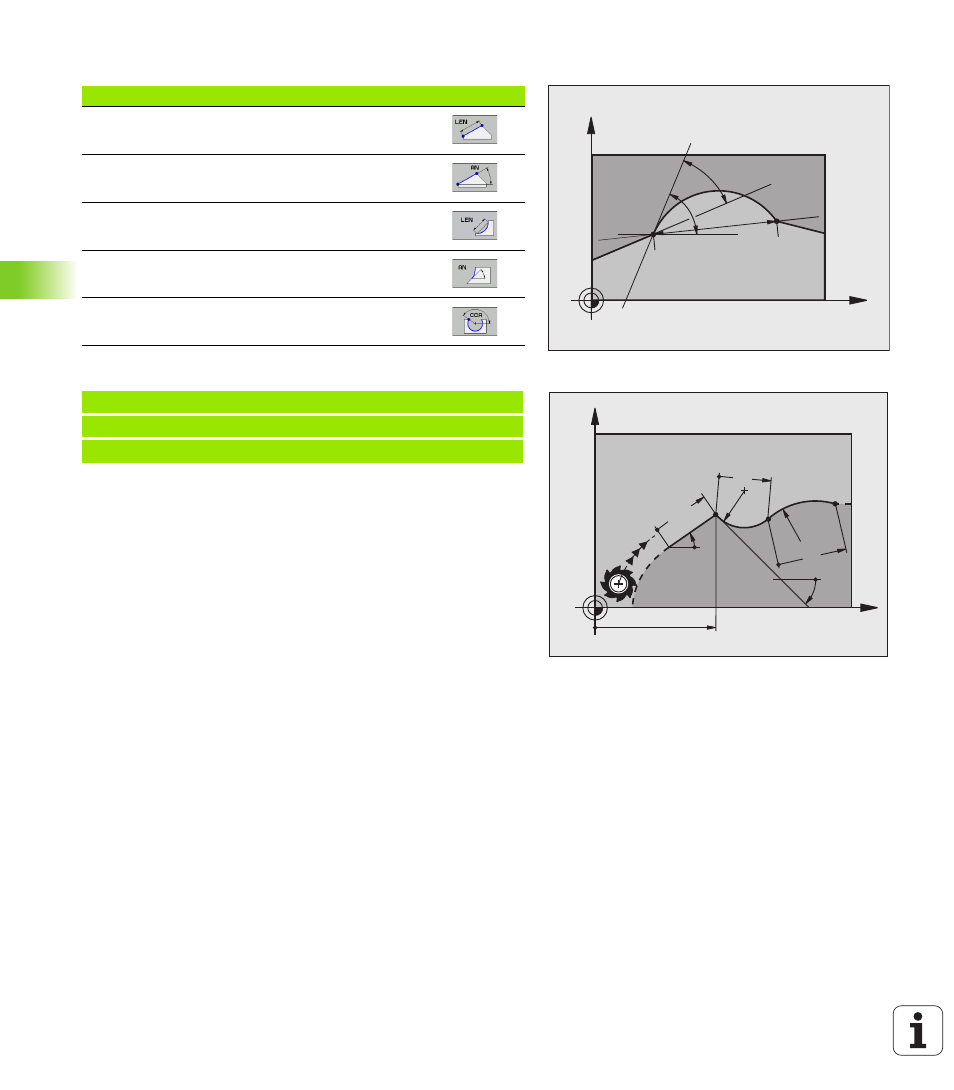

Direzione e lunghezza di elementi del profilo

Blocchi esemplificativi NC

X

Y

LEN

AN

I

AN

X

Y

25

35°

12.5

45°

15

R6

10

R1

5

Dati noti

Softkey

Lunghezza della retta

Angolo di salita della retta

Lunghezza LEN della corda dell'arco di cerchio

Angolo di salita AN della tangente di avvicinamento

Angolo al centro della corda dell'arco di cerchio

27 FLT X+25 LEN 12.5 AN+35 RL F200

28 FC DR+ R6 LEN 10 AN-45

29 FCT DR- R15 LEN 15
