14.2 Spostament
o degli assi macc
hina
Non appena il volantino è stato attivato per mezzo del tasto di
attivazione, non è più possibile alcun comando tramite il pannello
operativo. il TNC indica questo stato sul proprio schermo mediante
una finestra in primo piano.

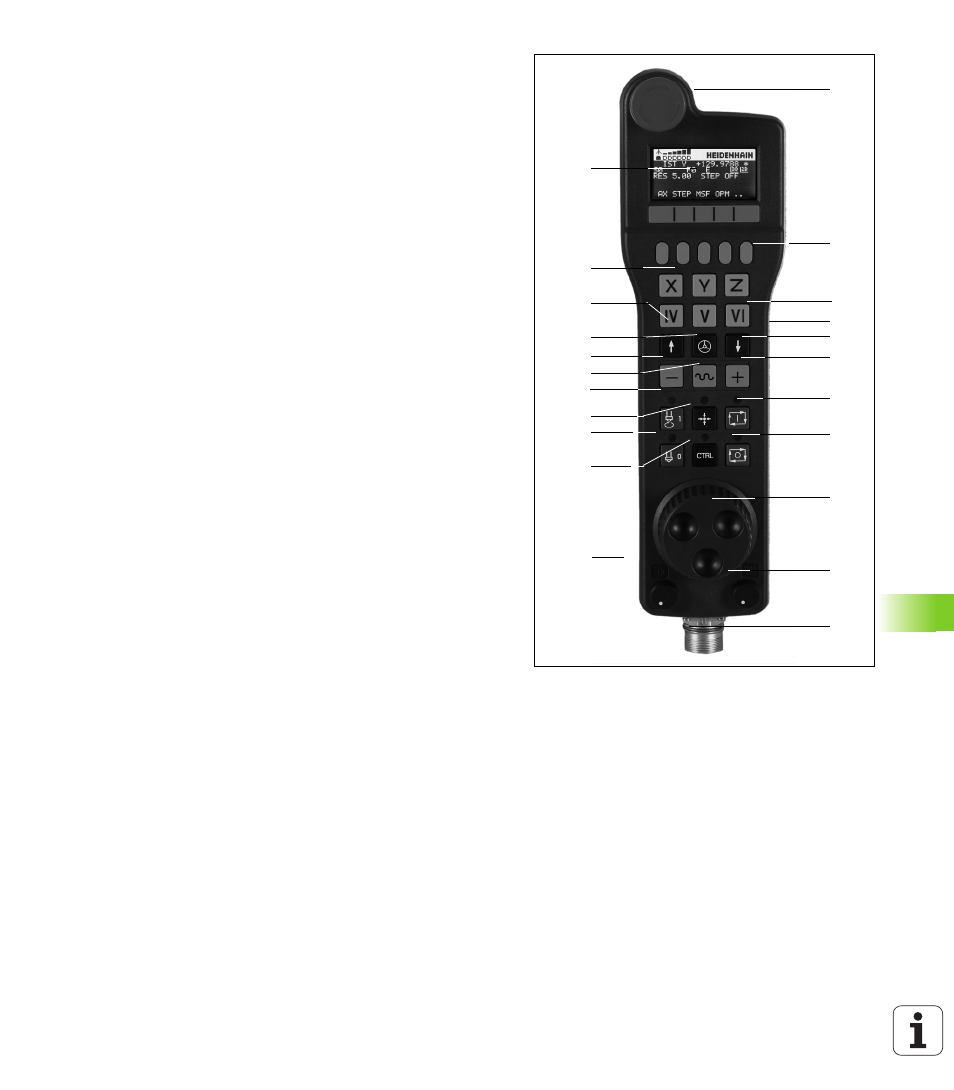

I volantini HR 5xx dispongono dei seguenti elementi di comando:
2
4
8
1
3
4
6
8
14
15
16
18
17
5
13
6
7
12
19
9
11
10
1 Tasto ARRESTO D'EMERGENZA
2 Display del volantino per la visualizzazione di stato e la selezione
di funzioni, altre informazioni in proposito: Vedere "Display
volantino" a pagina 526.
3 Softkey
4 Tasti di selezione degli assi, possono essere sostituiti dal
costruttore della macchina secondo la configurazione macchina
5 Tasto di attivazione del volantino
6 Tasti cursore per definire la sensibilità del volantino
7 Tasto di consenso
8 Tasto di direzione in cui il TNC sposta l'asse selezionato
9 Sovrapposizione in rapido per tasto di direzione
10 Inserimento del mandrino (funzione correlata alla macchina, tasto
sostituibile dal costruttore della macchina)
11 Tasto "Generazione blocco NC" (funzione correlata alla macchina,
tasto sostituibile dal costruttore della macchina)
12 Disinserimento del mandrino (funzione correlata alla macchina,
tasto sostituibile dal costruttore della macchina)
13 Tasto CTRL per funzioni speciali (funzione correlata alla macchina,
tasto sostituibile dal costruttore della macchina)
14 Avvio NC (funzione correlata alla macchina, tasto sostituibile dal
costruttore della macchina)
15 Arresto NC (funzione correlata alla macchina, tasto sostituibile dal
costruttore della macchina)
16 Volantino
17 Potenziometro del numero di giri del mandrino
18 Potenziometro di avanzamento
19 Collegamento cavo, assente per volantino radio HR 550 FS
