HEIDENHAIN iTNC 530 203
6.2 Pr
incipi f
ondamentali sulle funzioni tr
aiet
to
ri
a

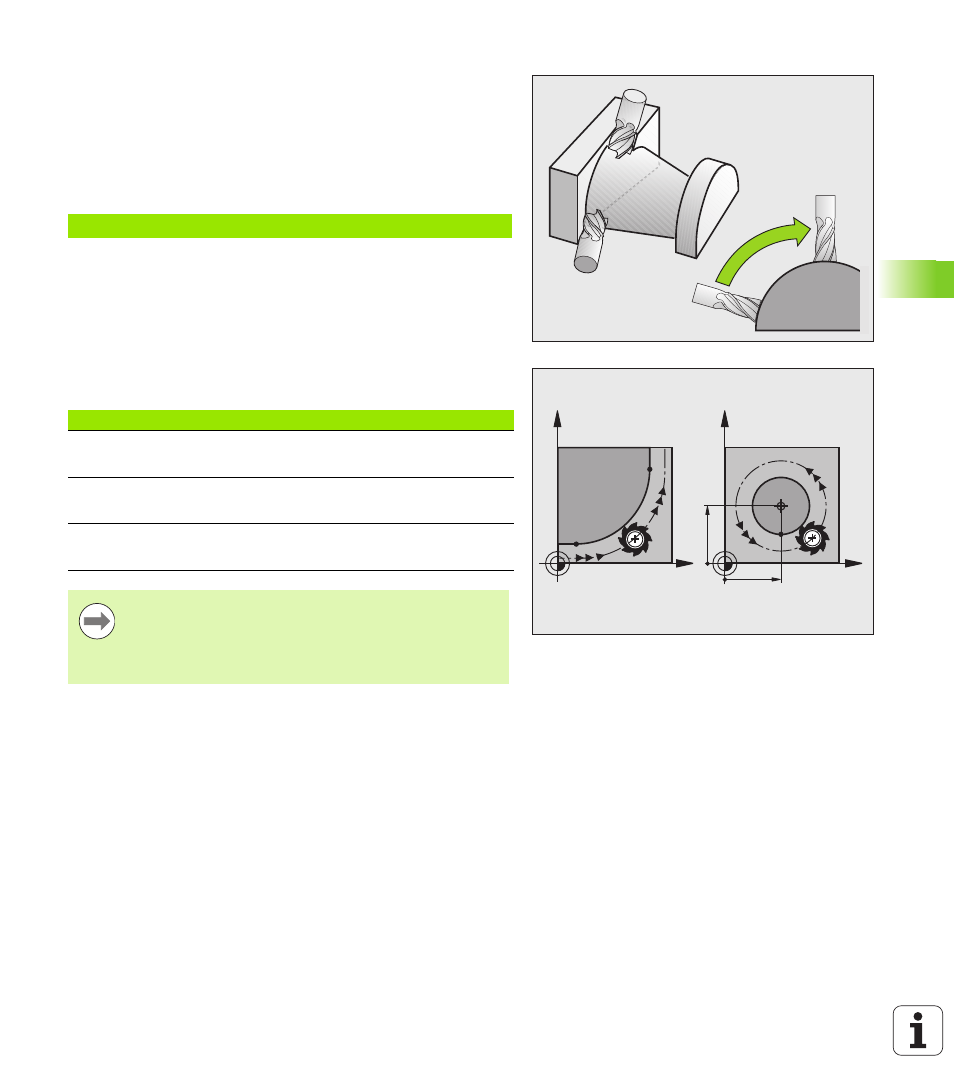

Inserimento di più di tre coordinate
Il TNC è in grado di controllare contemporaneamente fino a 5 assi
(opzione software). In una lavorazione a 5 assi vengono spostati
contemporaneamente, ad es., 3 assi lineari e 2 assi rotativi.
Il programma per una tale lavorazione viene fornito generalmente da
un sistema CAM; esso non può essere programmato direttamente
sulla macchina.
Esempio:
Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due assi
della macchina: l'utensile si muove rispetto al pezzo su una traiettoria
circolare. Per i movimenti circolari si può inserire il centro del cerchio
CC.
Con le funzioni di traiettoria per archi di cerchio si programmano cerchi
nei piani principali. Il piano principale deve essere definito alla chiamata
utensile TOOL CALL mediante definizione dell'asse del mandrino:
L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3
X
Y
X
Y
CC
X
CC
Y
CC
Asse del mandrino Piano principale
Z XY, inoltre
UV, XV, UY
Y ZX, inoltre
WU, ZU, WX
X YZ, inoltre
VW, YW, VZ
Cerchi che non sono paralleli al piano principale, vengono
programmati con la funzione "Rotazione piano di lavoro"
(vedere manuale utente Programmazione di cicli, ciclo 19,
PIANO DI LAVORO) o con parametri Q (vedere "Principio
e panoramica delle funzioni", pagina 290).
