HEIDENHAIN iTNC 530 469
12.4 FUNCTION TCPM (opzione sof
tw
a
re
2)
12.4 FUNCTION TCPM (opzione
software 2)
Funzione
FUNCTION TCPM è uno sviluppo della funzione M128, con cui si può
definire il comportamento del TNC nel posizionamento di assi rotativi.
A differenza di M128, con FUNCTION TCPM è possibile definire
autonomamente il comportamento di diverse funzionalità:
„ comportamento dell'avanzamento programmato: F TCP / F CONT
„ interpretazione delle coordinate di asse rotativo programmate nel
programma NC: AXIS POS / AXIS SPAT
„ tipo di interpolazione tra la posizione di partenza e quella finale:
PATHCTRL AXIS
/ PATHCTRL VECTOR

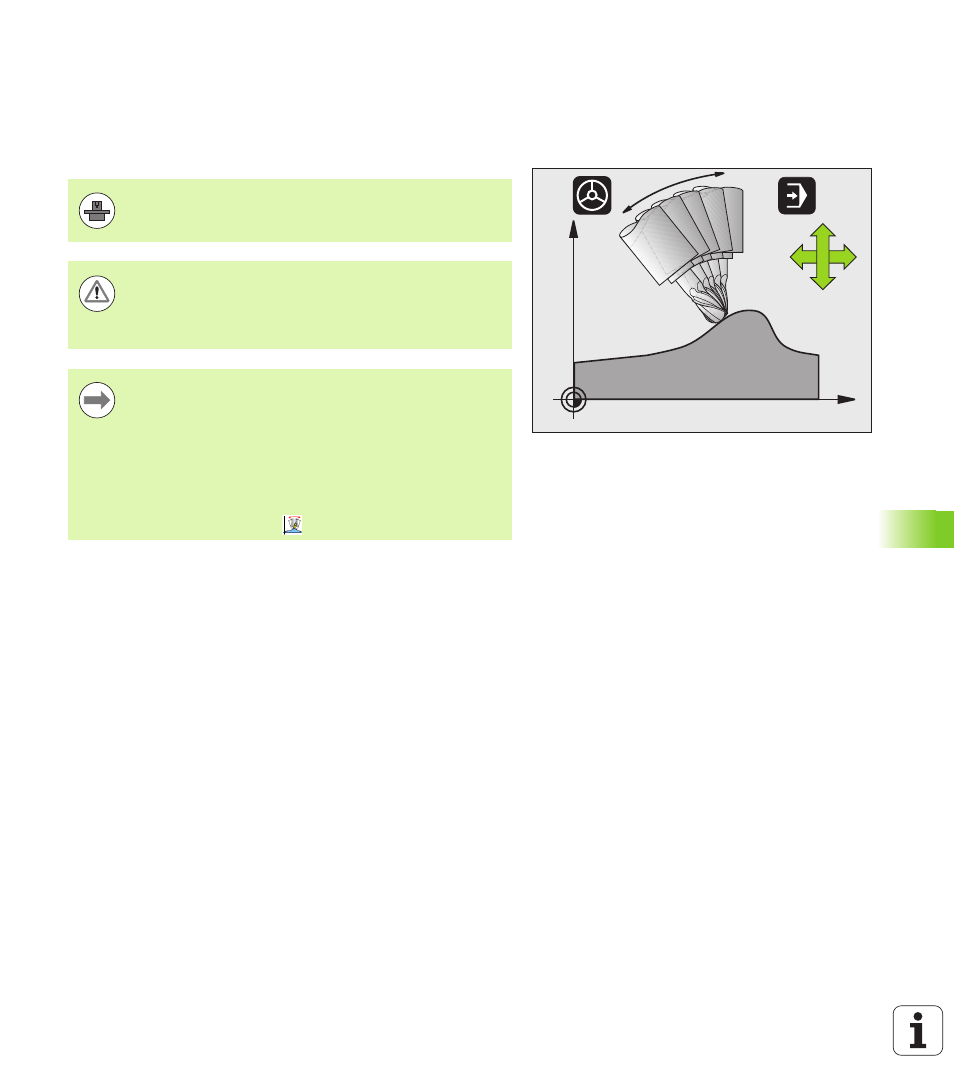

X
Z
B
Z
X
La geometria della macchina deve essere definita dal
costruttore in parametri macchina oppure in tabelle di
cinematica.
Per assi orientabili con dentatura Hirth:
Modificare la posizione dell'asse rotativo unicamente dopo
aver portato l'utensile fuori ingombro. Il ritiro dalla
dentatura potrebbe altrimenti danneggiare il profilo.
Prima di eseguire posizionamenti con M91 oppure M92 e
prima di un TOOL CALL: annullare FUNCTION TCPM.
Per evitare lesioni del profilo, con FUNCTION TCPM si
dovrebbero utilizzare solo frese a raggio frontale.
La lunghezza dell'utensile deve essere riferita al centro
della sfera della fresa a raggio frontale.
Se è attiva FUNCTION TCPM, il TNC visualizza nell'indicazione
di posizione il simbolo
.
