HEIDENHAIN iTNC 530 543
14.5 Impostazione or
igine senza sist
ema di tastat
ur
a 3D

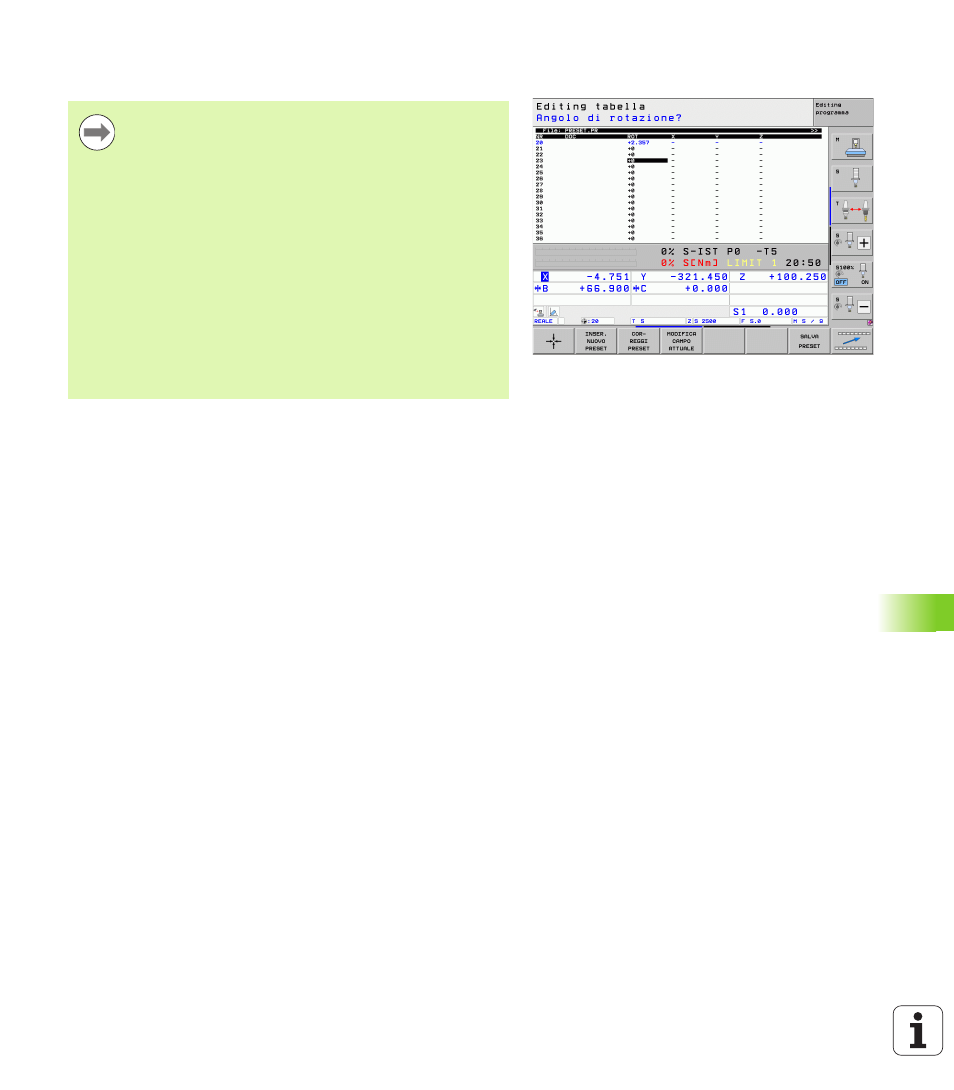

Gestione origini con tabella Preset
Memorizzazione delle origini nella tabella Preset
La tabella Preset ha il nome PRESET.PR ed è memorizzata nella
directory TNC:\. Il nome PRESET.PR può essere modificato solo nel
modo operativo Funzionamento manuale e Volantino elettronico.
Nel modo operativo Editing programma la tabella può essere solo
letta, ma non modificata.
La copia della tabella Preset in un'altra directory (per il salvataggio dei
dati) è consentita. Le righe che sono state protette da scrittura dal
costruttore della macchina rimangono protette anche nelle tabelle
copiate, e quindi non possono essere modificate.
Non modificare assolutamente il numero di righe delle tabelle copiate!
Questo potrebbe causare problemi se si desidera attivare di nuovo la
tabella.
Per attivare la tabella Preset copiata in un'altra directory, è necessario
ricopiarla nella directory TNC:\.
Esistono più possibilità per memorizzare nella tabella Preset
origini/rotazioni base:
„ mediante cicli di tastatura nel modo operativo Funzionamento
manuale
oppure Volantino elettronico (vedere manuale utente
Programmazione di cicli, capitolo 14)
„ mediante i cicli di tastatura da 400 a 402 e da 410 a 419 in modo
automatico (vedere il manuale utente Programmazione di cicli,
capitoli 14 e 15)
„ Registrazione manuale (vedere la descrizione seguente)
Si deve assolutamente usare la tabella Preset se
„ la macchina è equipaggiata con assi rotativi (tavola
orientabile o testa orientabile) e l’utente lavora con la
funzione Rotazione piano di lavoro,
„ la macchina è dotata di un sistema di cambio testa,
„ sui controlli TNC meno recenti si è operato finora con
tabelle origini con riferimento REF,
„ si desidera lavorare più pezzi uguali bloccati in posizione
obliqua diversa.
La tabella Preset può avere un numero qualsiasi di righe
(origini). Per ottimizzare la dimensione del file e la velocità
di elaborazione, si dovrebbero utilizzare tante righe quante
sono necessarie per la Gestione origini.
Per motivi di sicurezza, eventuali nuove righe possono
essere aggiunte solo alla fine della tabella Preset.
