462 Programmazione: lavorazione a più assi
12.2 F
u
nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
Definizione del comportamento nel
posizionamento della funzione PLANE
Introduzione
Indipendentemente dalla funzione PLANE utilizzata per definire il piano
di lavoro ruotato, le seguenti funzioni sono sempre disponibili per il
comportamento nel posizionamento:
„ Posizionamento automatico
„ Selezione delle possibilità di posizionamento alternative
„ Selezione del tipo di conversione

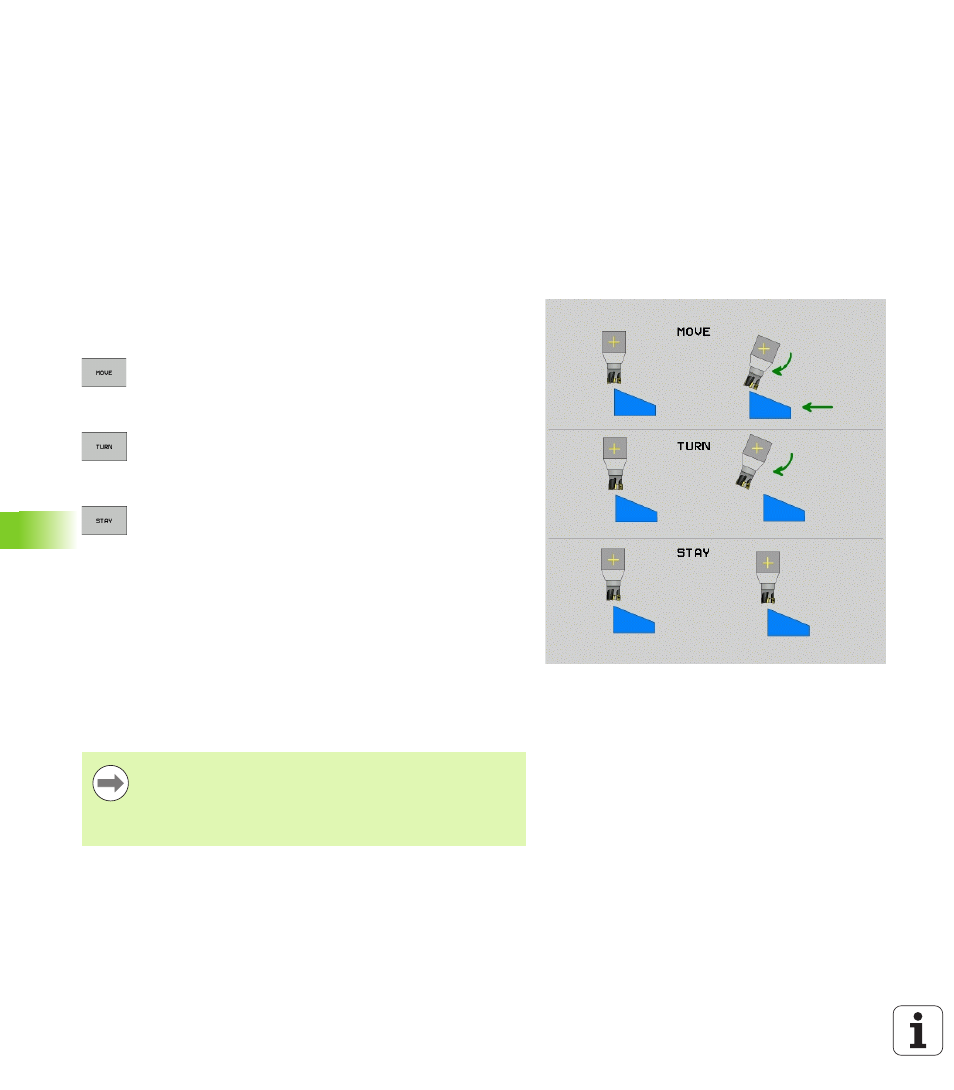

Posizionamento automatico: MOVE/TURN/STAY (immissione
obbligatoria)
Dopo che tutti i parametri per la definizione del piano sono stati inseriti,
si deve definire il modo in cui gli assi rotativi si devono orientare sui
valori calcolati:
U La funzione PLANE deve ruotare automaticamente gli
assi rotativi sui valori calcolati, la posizione relativa tra
pezzo e utensile rimane invariata. Il TNC esegue un
movimento di compensazione negli assi lineari
U La funzione PLANE deve orientare automaticamente
gli assi rotativi sui valori calcolati, mentre il TNC
posiziona solo gli assi rotativi. Il TNC non esegue
alcun movimento di compensazione negli assi lineari
U Gli assi rotativi vengono orientati con un successivo
blocco di posizionamento separato
Se si seleziona l'opzione MOVE (funzione PLANE di rotazione con
movimento di compensazione automatico), si devono ancora definire
i seguenti due parametri Dist. punto rotaz. da punta UT e
Avanzamento? F=
.
Se si seleziona l'opzione TURN (funzione PLANE di rotazione senza
movimento di compensazione automatico), si devono ancora definire
i parametri Lunghezza ritorno MB e Avanzamento? F= illustrati di
seguito.
In alternativa a un avanzamento F definito direttamente con un valore
numerico, il movimento di orientamento può anche essere eseguito
con FMAX (rapido) o FAUTO (avanzamento dal blocco TOOL CALL).
Se si impiega la funzione PLANE AXIAL in collegamento con
STAY
, gli assi rotativi devono essere orientati in un blocco
di posizionamento separato dopo la funzione PLANE
(vedere "Orientamento degli assi rotativi in un blocco
separato" a pagina 464).
