266 Programmazione: acquisizione dati da file DXF
7.
1 Gestione di file DXF (opzione sof
tw
a
re
)
Selezione rapida di posizioni di foratura tramite area definita con
il mouse
U Selezionare il modo per la selezione di posizioni di
lavorazione: il TNC maschera i layer visualizzati nella
finestra sinistra e la finestra destra è attiva per la
selezione delle posizioni

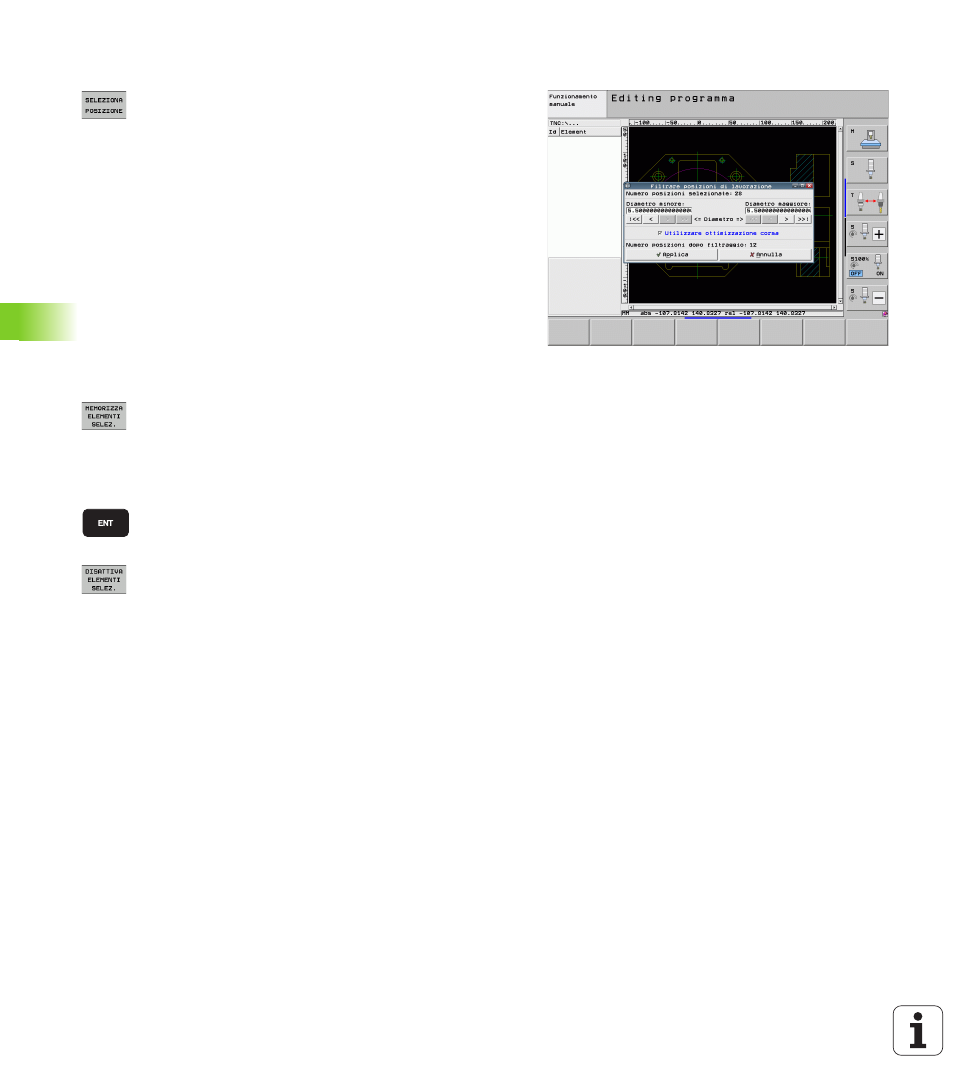

U Premere il tasto Shift sulla tastiera e definire con il
tasto sinistro del mouse un'area in cui il TNC deve
acquisire tutti i centri dei cerchi contenuti come
posizioni di foratura: il TNC visualizza una finestra in
cui è possibile filtrare i fori secondo la loro dimensione
U Definire le impostazioni dei filtri (vedere "Impostazione
dei filtri" a pagina 268) e confermare con il pulsante
Applica
: il TNC inserisce le posizioni selezionate nella
finestra sinistra (simbolo di punto)
U Se necessario, gli elementi già selezionati possono
essere di nuovo deselezionati, definendo
nuovamente un'area, ma tenendo anche premuto il
tasto CTRL
U Memorizzare le posizioni di lavorazione selezionate in
un file di punti: il TNC visualizza una finestra in primo
piano in cui si può inserire un nome di file qualsiasi.
Impostazione base: nome del file DXF. Se il nome del
file DXF contiene caratteri speciali o spazi, il TNC
sostituisce questi caratteri con un trattino basso
U Confermare l'inserimento: il TNC salva il programma
di profilo nella directory in cui è memorizzato anche il
file DXF
U Se si desidera scegliere altre posizioni di lavorazione
per salvarle in un altro file: premere il softkey
DISATTIVA ELEMENTI SELEZ. e procedere come
descritto in precedenza
