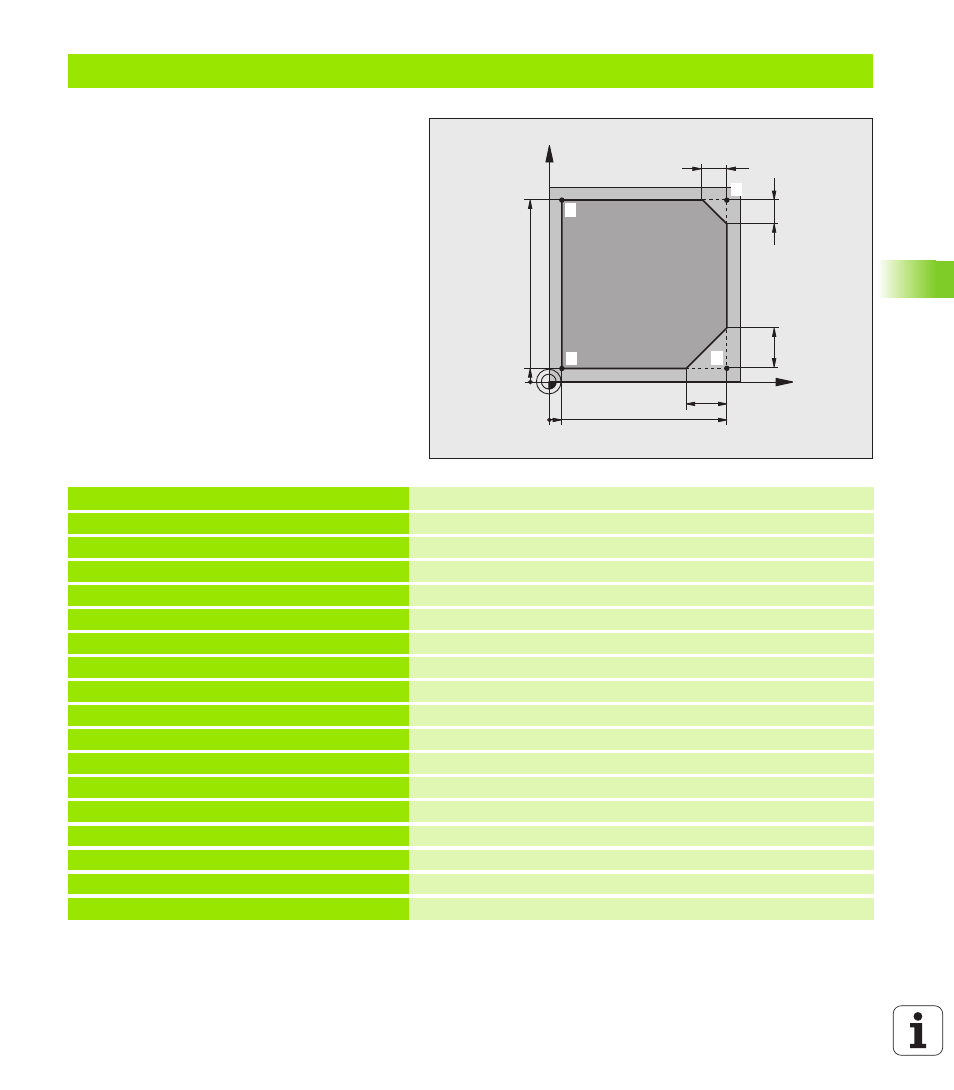

Esempio: traiettoria lineare e smussi con coordinate cartesiane

0 BEGIN PGM LINEAR MM

1 BLK FORM 0.1 Z X+0 Y+0 Z-20

Definizione pezzo grezzo per la simulazione grafica della lavorazione

2 BLK FORM 0.2 X+100 Y+100 Z+0

3 TOOL CALL 1 Z S4000

Chiamata utensile con asse mandrino e numero di giri mandrino

4 L Z+250 R0 FMAX

Disimpegno utensile sull'asse mandrino in rapido FMAX

5 L X-10 Y-10 R0 FMAX

Preposizionamento utensile

6 L Z-5 R0 F1000 M3

Posizionamento alla profondità di lavorazione con F = 1000 mm/min

7 APPR LT X+5 Y+5 LEN10 RL F300

Avvicinamento al punto 1 su una retta con

raccordo tangenziale

8 L Y+95

Posizionamento sul punto 2

9 L X+95

Punto 3: prima retta per lo spigolo 3

10 CHF 10

Programmazione smusso con lunghezza 10 mm

11 L Y+5

Punto 4: seconda retta per spigolo 3, prima retta per spigolo 4

12 CHF 20

Programmazione smusso con lunghezza 20 mm

13 L X+5

Posizionamento sull'ultimo punto 1, seconda retta per spigolo 4

14 DEP LT LEN10 F1000

Distacco dal profilo su una retta con raccordo tangenziale

15 L Z+250 R0 FMAX M2

Disimpegno utensile, fine programma

16 END PGM LINEAR MM

X

Y

9

5

95

5

10

10

20

20

1

4

2

3
