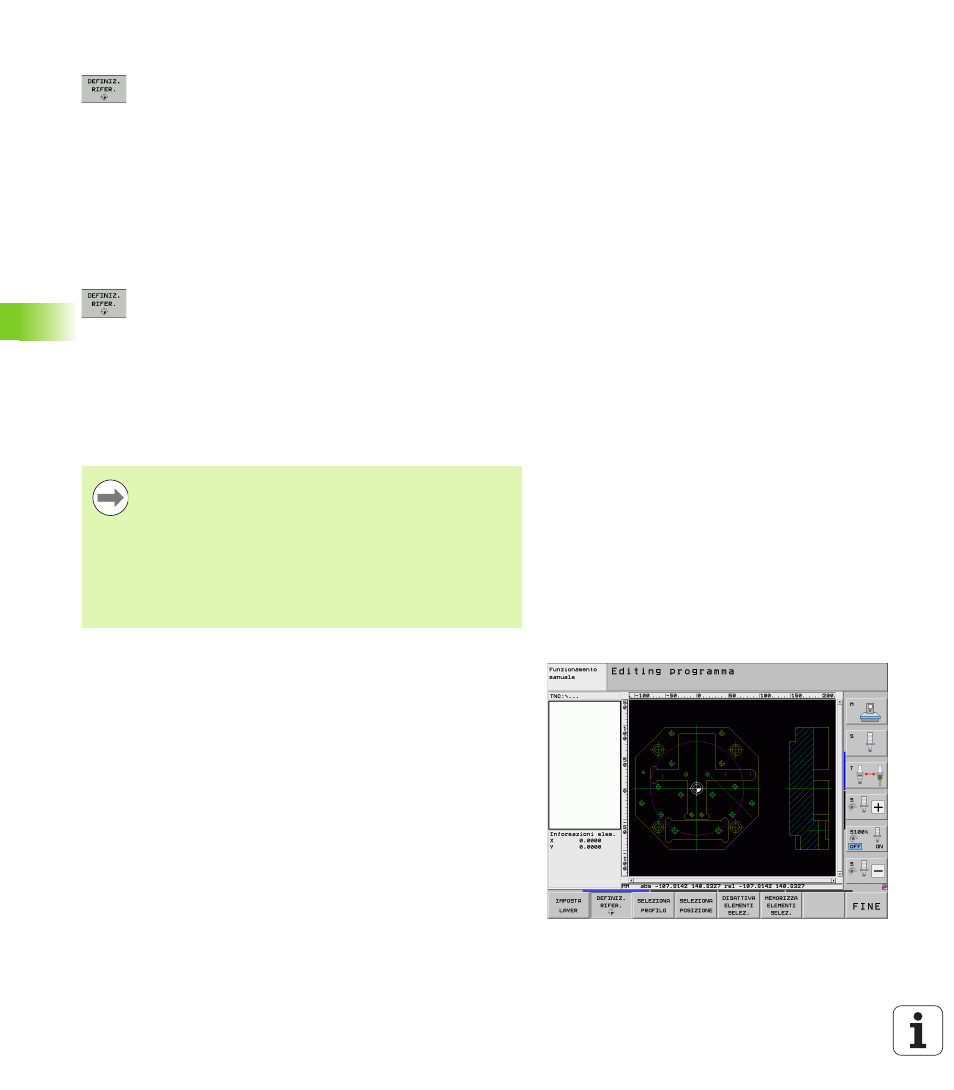

260 Programmazione: acquisizione dati da file DXF
7.
1 Gestione di file DXF (opzione sof
tw
a
re
)
Selezione dell'origine su un singolo elemento
U Selezionare il modo di definizione dell'origine
U Cliccare con il tasto sinistro del mouse sull'elemento
su cui si vuole collocare l'origine: il TNC visualizza con
un asterisco i punti origine possibili, presenti
sull'elemento selezionato
U Cliccare sull'asterisco che si vuole selezionare come
origine: il TNC colloca il simbolo di origine sul punto
selezionato. Eventualmente utilizzare la funzione
Zoom, se l'elemento selezionato è troppo piccolo
Selezione dell'origine come punto d'intersezione tra due
elementi
U Selezionare il modo di definizione dell'origine
U Cliccare con il tasto sinistro del mouse sul primo
elemento (retta, cerchio completo o arco di cerchio):
il TNC visualizza con un asterisco i punti origine
possibili, presenti sull'elemento selezionato
U Cliccare con il tasto sinistro del mouse sul secondo
elemento (retta, cerchio completo o arco di cerchio):
il TNC colloca il simbolo di origine sul punto
d'intersezione
Informazioni su elementi
Il TNC visualizza sullo schermo in basso a sinistra la distanza
dell'origine selezionata rispetto all'origine del disegno.
Il TNC calcola il punto d'intersezione tra due elementi
anche se questo si trova sul prolungamento di un
elemento.
Se il TNC può calcolare diversi punti d'intersezione, il
controllo numerico seleziona quello più vicino al clic del
mouse sul secondo elemento.
Se il TNC non può calcolare alcun punto d'intersezione,
disattiva un elemento già marcato.
