HEIDENHAIN iTNC 530 565
14.9 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a 3D
Spigolo quale origine, con conferma dei punti
tastati per la rotazione base
U Selezione della funzione di tastatura: premere il
softkey TASTARE P
U Punti da tast. fuori rot. base? : premere il tasto
ENT per confermare le coordinate dei punti tastati
U Posizionare il tastatore vicino al punto da tastare sullo
spigolo del pezzo non precedentemente tastato per la
rotazione base
U Selezione della direzione di tastatura: mediante
softkey
U Tastatura: premere il tasto esterno di START
U Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso spigolo
U Tastatura: premere il tasto esterno di START
U Origine : introdurre le due coordinate dell'origine nella
finestra del menu e confermarla con il softkey
SETTARE PUNTI, oppure registrare i valori in una
tabella (vedere "Inserimento dei valori di misura dai
cicli di tastatura in una tabella origini", pagina 552 o
vedere "Inserimento dei valori di misura dai cicli di
tastatura in una tabella Preset", pagina 553 oppure
vedere "Memorizzazione dei valori di misura nella
tabella Preset pallet", pagina 554)
U Conclusione della funzione di tastatura: premere il
tasto END

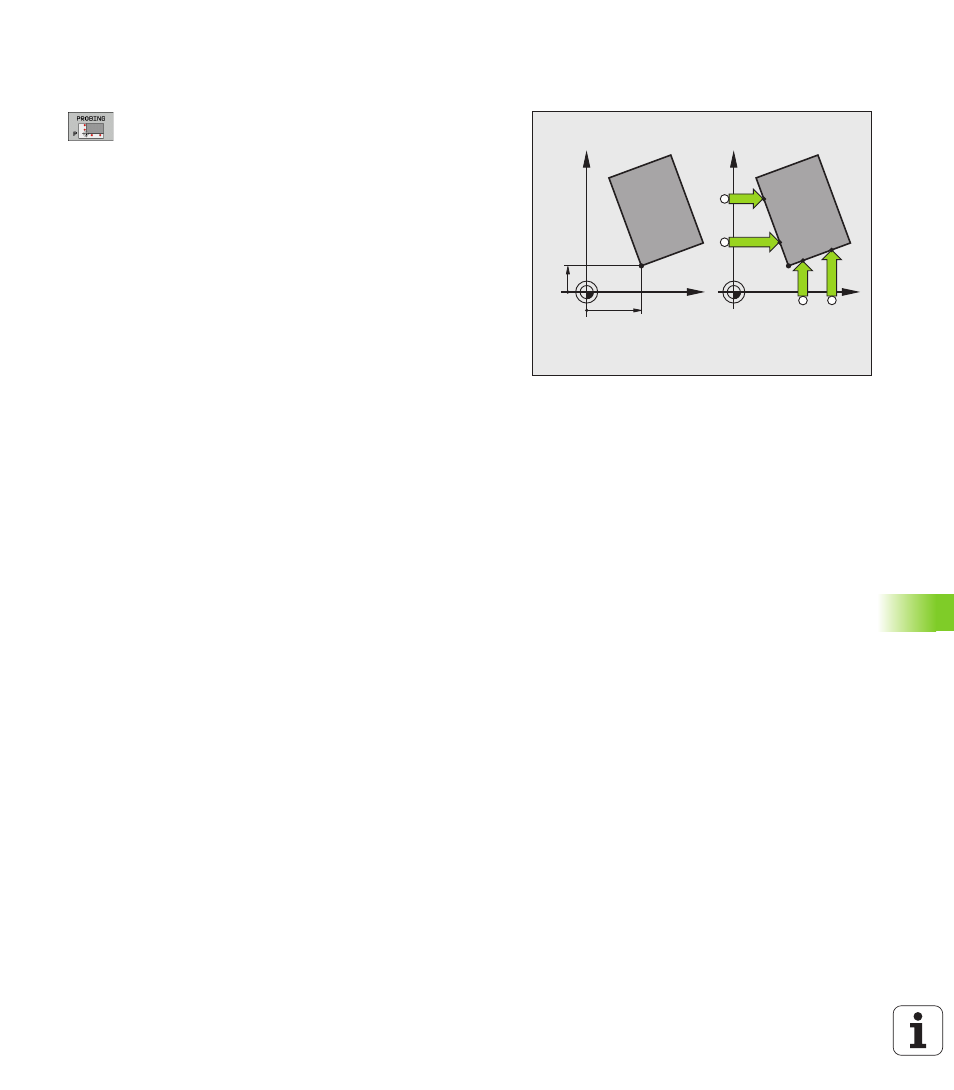

Spigolo quale origine, senza conferma dei punti
tastati per la rotazione base
U Selezione della funzione di tastatura: premere il softkey TASTARE P
U Punti da tast. fuori rot. base? : negare con il softkey NO ENT
(questa domanda comparirà soltanto in caso di una precedente
rotazione base)
U Tastare due volte entrambi gli spigoli del pezzo
U Origine : introdurre le coordinate dell'origine e confermare con il
softkey SETTARE PUNTI, oppure registrare i valori in una tabella
(vedere "Inserimento dei valori di misura dai cicli di tastatura in una
tabella origini", pagina 552 o vedere "Inserimento dei valori di misura
dai cicli di tastatura in una tabella Preset", pagina 553 oppure vedere
"Memorizzazione dei valori di misura nella tabella Preset pallet",
pagina 554)
U Conclusione della funzione di tastatura: premere il tasto END
P
X=?
Y=?
X
Y
P
X
Y
