6.3 A
v
vicinament
o e distacco a/da un pr
ofilo

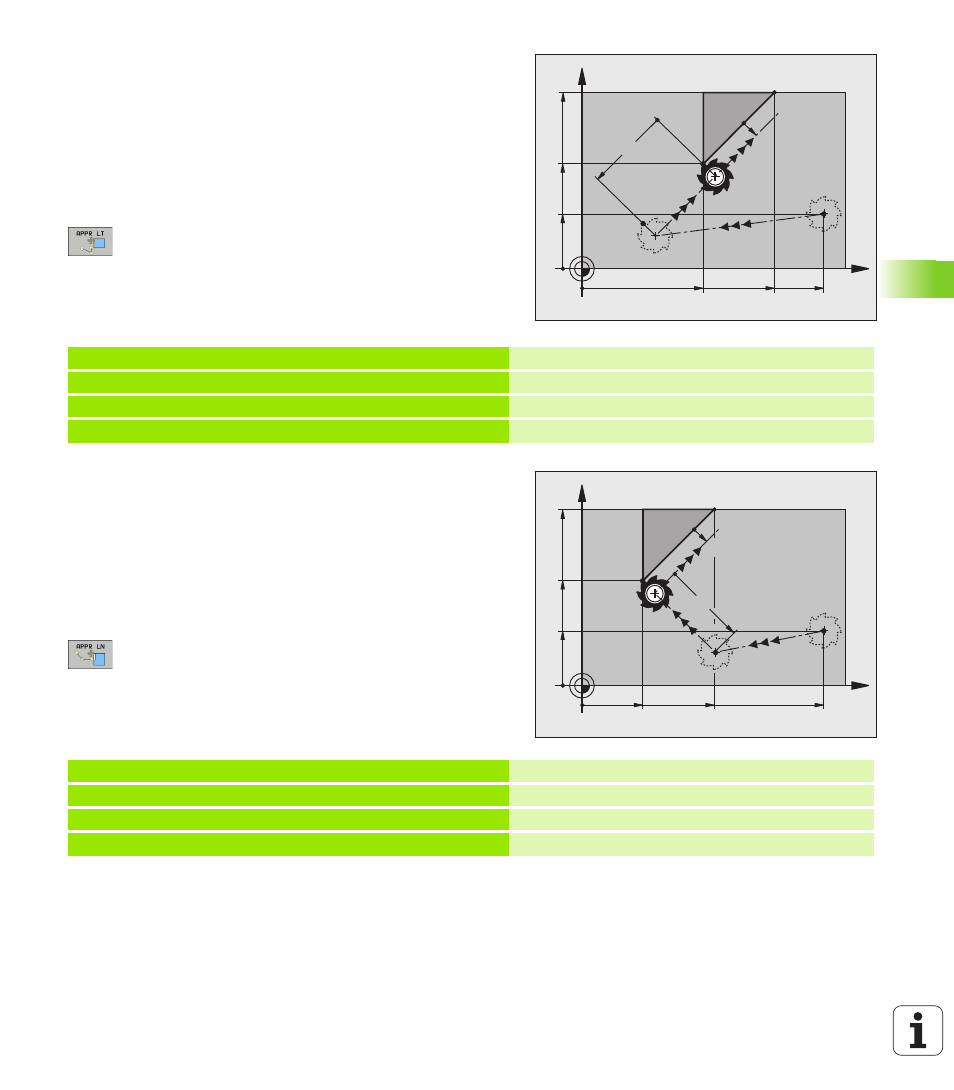

Avvicinamento su una retta con raccordo
tangenziale: APPR LT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H
. Da lì l'utensile si porta tangenzialmente su una retta sul
primo punto del profilo P
A
. Il punto ausiliario P
H
si trova alla distanza
LEN dal primo punto del profilo P
A
.
U Funzione di traiettoria qualsiasi: posizionarsi sul punto di partenza P
S
U Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LT:
U Coordinate del primo punto del profilo P
A
U LEN: distanza del punto ausiliario P
H
dal primo punto
del profilo P
A
U Correzione del raggio RR/RL per la lavorazione
Blocchi esemplificativi NC
Avvicinamento su una retta perpendicolare al
primo punto del profilo: APPR LN
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H
. Da lì l'utensile si porta sul primo punto del profilo P
A
lungo una retta perpendicolare a tale punto. Il punto ausiliario P
H
si
trova alla distanza LEN + raggio utensile dal primo punto del profilo P
A
.
U Funzione di traiettoria qualsiasi: posizionarsi sul punto di partenza P
S
U Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LN:
U Coordinate del primo punto del profilo P
A
U Lunghezza: distanza del punto ausiliario P
H
. Introdurre
LEN sempre con un valore positivo!
U Correzione del raggio RR/RL per la lavorazione
Blocchi esemplificativi NC
X
Y
20
10
20
P
A
RR
P
S
R0
15
P
H
RR
RR
40
35
35
7 L X+40 Y+10 R0 FMAX M3 Avvicinamento a P
S
senza correzione del raggio
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100 P
A
con corr. raggio RR, distanza da P
H
a P
A
: LEN=15
9 L X+35 Y+35 Punto finale del primo elemento del profilo
10 L ... Successivo elemento del profilo
X
Y
10
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
15
35
20
7 L X+40 Y+10 R0 FMAX M3 Avvicinamento a P
S
senza correzione del raggio
8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100 P
A
con corr. raggio RR
9 L X+20 Y+35 Punto finale del primo elemento del profilo
10 L ... Successivo elemento del profilo
