556

Funzionamento manuale e allineamento

14.7 Calibr

a

zione del sist

ema di tastat

ur

a 3D

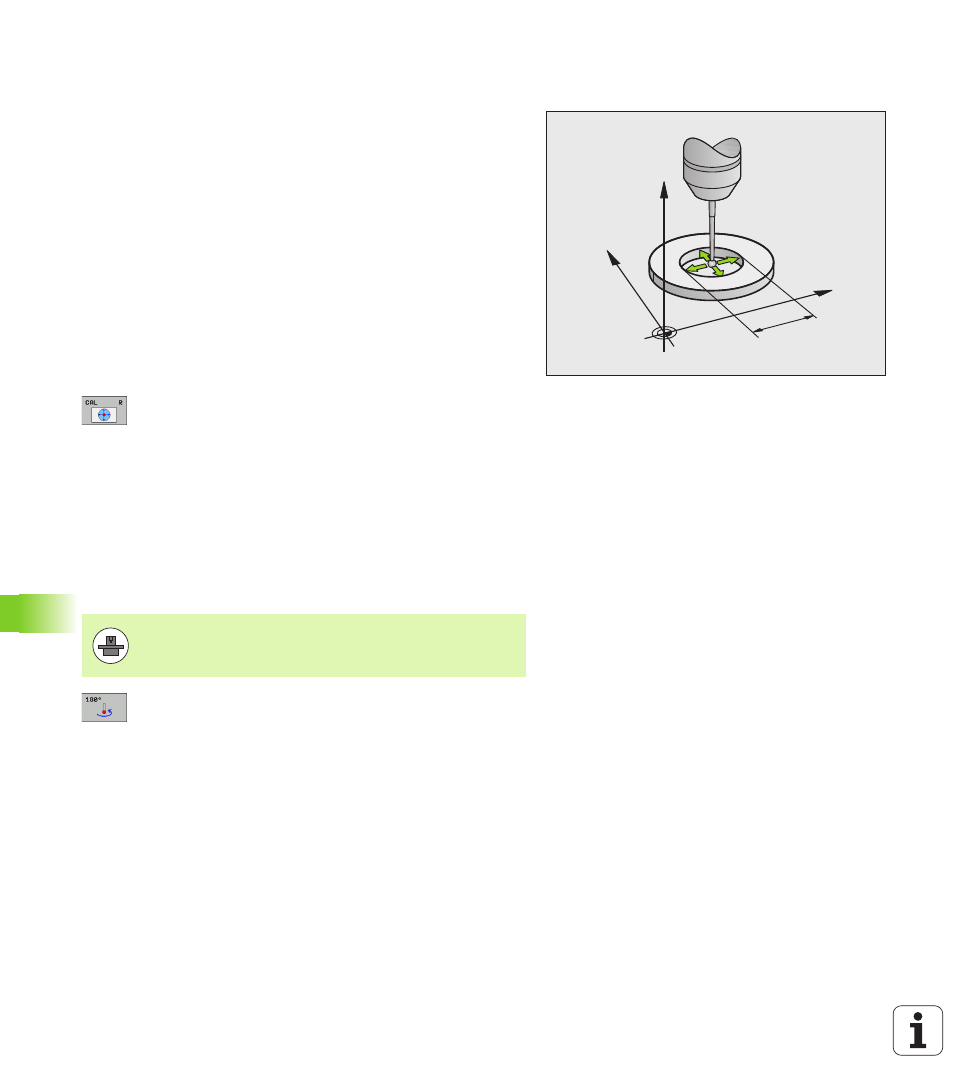

Calibrazione del raggio efficace e
compensazione dell'offset centrale del tastatore

Di norma l'asse del tastatore non coincide esattamente con l'asse del
mandrino. La funzione di calibrazione rileva questo offset tra l'asse del
tastatore e l'asse del mandrino e lo compensa per via matematica.

In funzione dell'impostazione del parametro macchina 6165
(Inseguimento mandrino attivo/inattivo), la routine di calibrazione si
svolge in modo diverso. Mentre con l'inseguimento mandrino attivo la
calibrazione avviene con un singolo avvio NC, con l'inseguimento
mandrino inattivo si può decidere se si desidera calibrare o meno
l'offset centrale.

Nella calibrazione dell'offset centrale il TNC ruota il tastatore 3D di
180°. La rotazione viene attivata mediante una funzione ausiliaria che
il costruttore della macchina definisce nel parametro macchina 6160.

Nella calibrazione manuale procedere come segue:

U

Nel modo operativo Funzionamento manuale posizionare la sfera di
tastatura nel foro dell'anello di regolazione

U

Selezione della funzione di calibrazione per il raggio

della sfera di tastatura e per l'offset del tastatore:
premere il softkey CAL R

U

Selezionare l'asse utensile, introdurre il raggio

dell'anello di regolazione

U

Tastatura: premere 4 volte il tasto esterno di START. Il

sistema di tastatura 3D tasterà una posizione del foro
in ogni direzione assiale e ne calcolerà il raggio
efficace della sfera di tastatura

U

Se si desidera terminare la funzione di calibrazione

premere il softkey FINE

U

Determinazione dell'offset centrale della sfera di

tastatura: premere il softkey 180°. Il TNC ruota il
tastatore di 180°

U

Tastatura: premere 4 volte il tasto esterno di START. Il

sistema di tastatura 3D tasta una posizione del foro in
ogni direzione assiale, determinando l'offset centrale
del tastatore

Y

X

Z

10

Per la determinazione dell'offset centrale della sfera il TNC
deve essere opportunamente predisposto dal costruttore
della macchina. Consultare il manuale della macchina!
