Funzionamento manuale e allineamento

14.5 Impostazione or

igine senza sist

ema di tastat

ur

a 3D

Definizione dell'origine con i tasti di
movimentazione assi

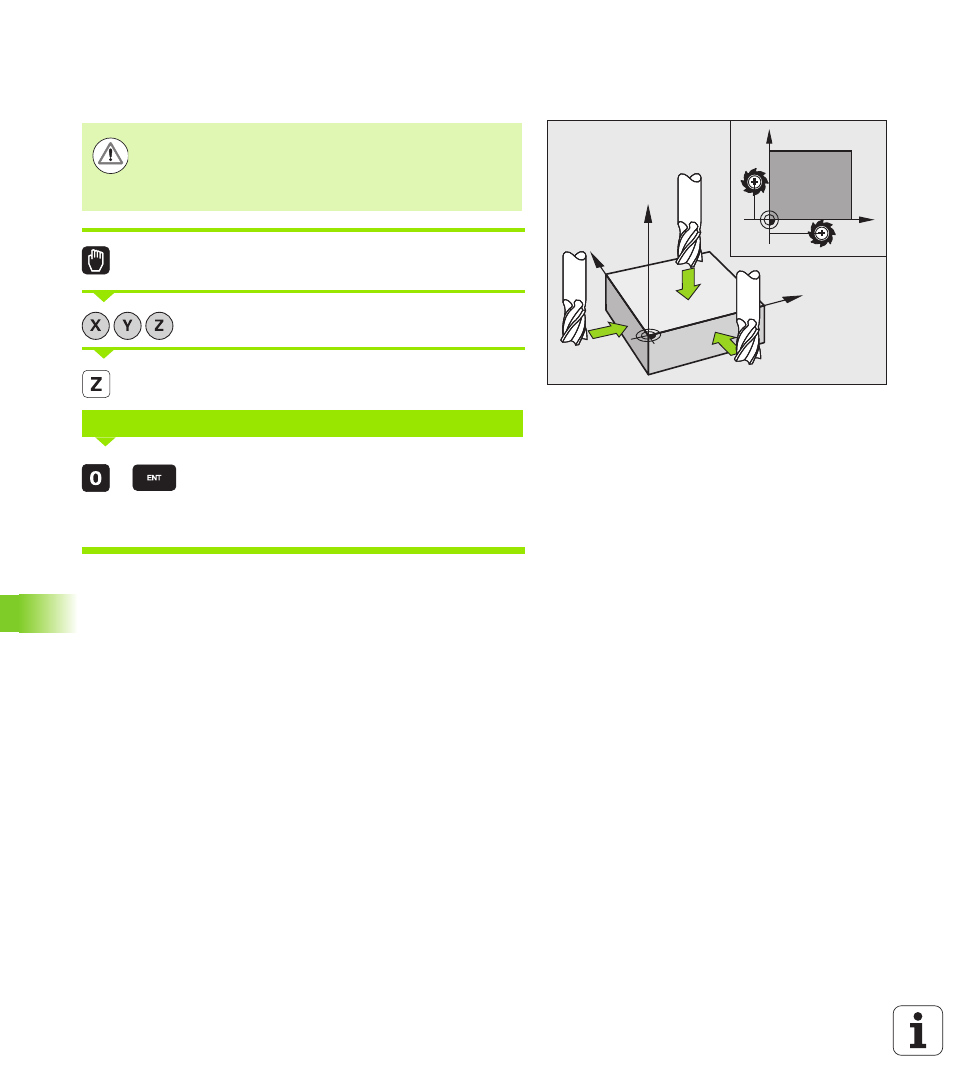

Selezionare il modo operativo Funzionamento manuale

Spostare l'utensile con cautela fino a sfiorare il pezzo

Selezionare l'asse (tutti gli assi sono selezionabili
anche tramite la tastiera ASCII)

Utensile zero, asse del mandrino: impostare
l'indicazione su una posizione nota del pezzo (ad es.
0) o inserire lo spessore d del lamierino. Nel piano di
lavoro: tener conto del raggio dell'utensile

Determinare in modo analogo le origini dei restanti assi.

Utilizzando nell'asse di accostamento un utensile con lunghezza nota,
impostare l'indicazione dell'asse di accostamento sulla lunghezza L
dell'utensile o sulla somma Z=L+d.

Y

X

Z

X

Y

-R

-R

Misura precauzionale

Se la superficie del pezzo non deve essere sfiorata, si
deve sovrapporre un lamierino di spessore d noto. Per
l'origine si dovrà quindi inserire un valore maggiorato di d.

DEF. ZERO PEZZO Z=
